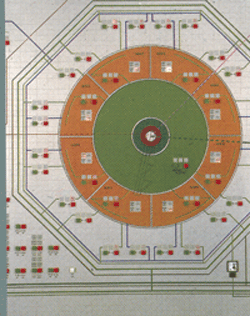

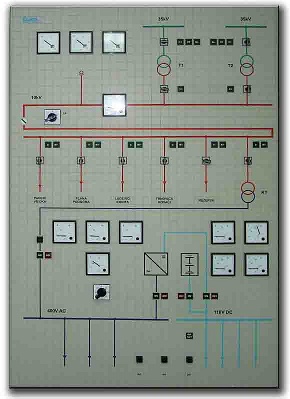

Mozaik komandne ploče

Iako naizgled slične, pločice su jedinstvene: svaka ima svoj oblik, boju i funkciju. Ruka, vođena okom i duhom, sklapa cjelinu, mozaik, prema unaprijed definisanim podacima.
Mozaik je proizvod znanja, vještine i inspiracije, definitivan znak zrelosti. ELKO Mozaik sistem je potvrda tehnološke zrelosti i njegovog proizvođača i korisnika.
Na određeni način, sklapanje mozaika pripada djetinjstvu; djetinjstvu čovječanstva, kao mozaici Babilona i Grčke, i djetinjstvu čovjeka, kao slagalice iz djetinjstva i radost koju smo osjećali kada je zadnji komad stao na svoje mjesto. Dio te mladalačke, ali zrele radosti biće naš zajednički nakon sklapanja mozaika za vas.
Naš Mozaik sistem predstavlja električki i mehanički pouzdane načine za postizanje raznih upravljačkih funkcija u modernoj kontrolnoj sobi. Sa lakoćom održavanja i modifikacije, sistem omogućava nadzor i upravljanje postrojenjem bez dodatne obuke operatora.
Kombinacija konvencionalnih mozaik upravljačkih funkcija i VT sistema upravljanja omogućava brzu i pouzdanu obradu i prenos valikih količina podataka. Bilo koja informacija o procesu je dostupna, istovremeno i bez potrebe da operator ima na umu proces i stanje pojedinih uređaja. Sistem zadovoljava pristupačnost, aspekt čovjek-mašina i ergonomske funkcionalne zahtjeve moderne kontrolne sobe projektovane za upotrebu u sadašnjosti i budućnosti.

Primjena

Mozaik kontrolne ploče, pultovi, ormari imaju široku primjenu u elektroenergetskim postrojenjima i procesnoj industriji za:
  • upravljanje raznim procesima
  • jednostavan vizuelni nadzor
  • registraciju
  • mjerenje i vizuelnu indikaciju

Najveći broj Mozaik sistema primijenjen je u postrojenjima za:
  • proizvodnju i prenos električne energije
  • postrojenja u procesnoj industriji
  • saobraćajne kontrolne centre
  • centralizovane upravljačke sisteme (dispečerske centre)
  • sistemima za transport energenata



Opis

Osnovne komponente Mozaik sistema su mozaik pločice izrađene od termoplastičnog polikarbonata - makrolona. Pločice se vezuju ubacivanjem u mozaik strukturu, čineći jednostavnu mozaik površinu.
Postoje tri sistema zavisno od veličine pločica: M25 (25x25 mm), M50 (50x25 mm) i M19 (19,05x19,05 mm).
M25 sistem sa pločicama 25x25 mm je najpopularniji jer nudi najveći opseg karakteristika sa najvećim izborom elemenata.
Još jedna prednost je što se sistemi M25 i M50 mogu kombinovati.

Dizajn

Mozaik sistem omogućava operatoru odgovarajući pregledni ugao za instrumente, prekidače, simbole i natpise na kontrolnim pločama i pultovima.
Razmještaj kontrolnih elemenata uzima u obzir i frekvenciju intervencija na procesu ili mreži. Na ovaj način obezbijeđena je optimalna efikasnost i jednostavnost upravljanja.
Debljina linija i veličina slova zavise od udaljenosti između ploče i operatora.



Konstrukcija

Standardnu konstrukciju mozaik ploča karakteriše pripadajući ormar sa opcionim stražnjim vratima. Dizajn ploče se može prilagoditi specifičnim zahtjevima koji se odnose na odgovarajući izgled kontrolne sobe i mozaik ploče. Ploče predviđene za montažu na zidove mogu se takođe naručiti. Mozaik kontrolne ploče proizvode se kao zakrivljene, poligonalne ili ravne. Uz ploče se mogu naručiti i komandni pultovi.
Mozaik komandni pultovi izrađuju se od metalnog okvira sa drvenom ili plastičnom površinom, prema zahtjevu. Mozaik komandne ploče i stolovi sačinjeni su od segmenata koji se lako rasklapaju prilikom trasporta.


Prednosti Mozaik sistema

Slijepe šeme se jednostavno modifikuju i nadograđuju (visoka fleksibilnost) bez prekida rada upravljanja i indikacije.
Jednostavna instalacija elemenata sistema i druge opreme prema zahtjevu.
Dijagrami toka prave se sa maksimalnim iskorištenjem prostora.
Brza i jednostavna izmjena bilo koje komponente na ploči (indikatori, registratori i druge komponenete bilo koje veličine).
Elementi mozaika mogu se ponovo koristiti.


Tehnički podaci

Dimenzije i dizajn mozaik komandnih ploča i pultova zavise od zahtjeva korisnika. Minimalni radijus krivine ploče je 10 m.

Mozaik pločice

Dimenzije
Materijal
Boja
Težina
Površina
25x25 mm
50x25 mm
19,05x19,05 mm
makrolon-thermoplastic polycarbonate
kameno-siva, RAL 7032
5 g
10 g
5 g
chased/punched (spark eroded) anti-reflecting

Svjetlosni elementi

Od jedne do maksimalno četiri lampe u 25x25 mm elementu.
Lampe: 24, 48, 60 i 70 V, ili 110 i 220 V sa serijskim otporom.
Tip konekcije: individualna ili paralelna.
Do devet LED dioda u 25x25 mm elementu. Opsezi napona LED elementa su 24, 48 i 60 V. Dozvoljeni opsezi za 25x25 mm Mozaik sistem kontrolne elemente (DC ili induktivne) dati su u tabeli.
Volt 24 60 230
Amper AC 2,0 1,5 6,0
Amper DC 0,3 0,1 0,25

Karakteristike

  • Visoka mehanička izdržljivost
  • Temperaturni opseg -90°C do +130°C
  • Dimenzionalna stabilnost
  • Odlična električna svojstva
  • Antistatičke
  • Otpornost na ultravioletne radijacije
  • Otpornost na klimatske promjene
  • Otpornost na većinu kiselina, ulja, hidrokarbona i većinu alakaloida
  • Mozaik (makrolon) pločice su osjetljive na alakalne rastvore, amonijak amino kiseline. Rastvorljive su u acetonu, benzolu, tetrahloru i sl.


Ožičenje

Svi eksterni kablovi i kablovi koji dolaze sa upravljačkih, mjernih i indikatorskih elemenata ploče vezuju se na prelazne konektore koji mogu biti opremljeni kontaktima "pod šaraf", lemljenim kontaktima, ili vezama 4,8x0,8 mm.
Svaki aktivni element ima džek povezan sa razvodom na pratećoj mozaik strukturi, ili je ožičen na terminalni blok.
Razmještaj terminalnih blokova i distributivnih sabirnica zavisi od konkretnog projekta.

Zadovoljenje korisnika je naša poslovna strategija. Ova kratka prezentacija djelimično ilustruje naše mogućnosti u ovoj oblasti. Naš cilj je da postanemo i ostanemo vaš dugoročni partner za projektna rješenja, uz obostrano zadovoljstvo.
