Reaktivna energijaVećina električnih uređaja kao što su asinhroni motori, kolektorski motori na obrtnu struju, transformatori, prigušnice, indukcijske peći, aparati za zavarivanje, fluorescentne svetiljke i mnogi drugi uređaji trebaju za rad pored aktive i reaktivnu energiju, što za posljedicu ima dodatni trošak za isporuku energije. Pored troškova za isporuku energije reaktivna energija nam dodatno opterećuje prijenosne linije i druge elemente razvodnih postrojenja.Takvo stanje možemo poboljšati kompenzacijom reaktivne energije tako, da induktivnim potrošačima što bliže mjestu priključenja paralelno priključimo kondenzatore.
FIKSNA KOMPENZACIJAFiksna kompenzacija obično je izvedena sa stalno priključenim kondenzatorima ili uređajima. Na taj način kompenziramo energetske transformatore.
 Slika 1. Priključenje kondenzatora srednjenaponskom transformatoru CENTRALNA KOMPENZACIJAU slučaju kada imamo velik broj induktivnih potrošača, manjih snaga, sa čestim uklopima i isklopima, primjena fiksnih kompenzacija nije moguća. U tom slučaju koristimo automatske uređaje za kompenzaciju reaktivne snage.
Automatski uređaj reaktivne snage opremljen je mikroprocesorskim regulatorom koji na osnovi podataka iz mreže uklapa i isklapa određene kondenzatorske grupe, te na taj način održava faktor reaktivne snage (cos ø) u granicama normale (što iznosi od 0,95-1 induktivno). Na slici 2. prikazana je šema centralne kompenzacije. Kao regulator reaktivne snage nudimo naš model VARLOGIC NR6 i NR12.

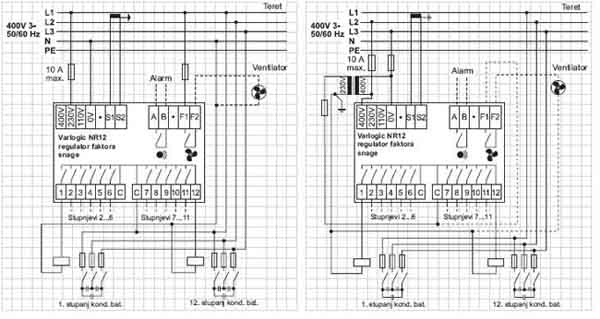

Slika 2. Centralna kompenzacija |
