VARLOGIC NR6, NR12

REGULATOR REAKTIVNE SNAGE

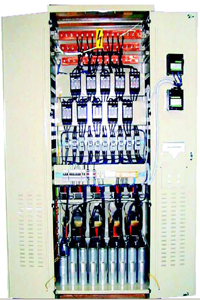

ORMAR KOMPENZACIJE REAKTIVNE ENERGIJE

Primjena


Električna struja u mreži je sastavljena od aktivne i reaktivne komponente. Reaktivna komponenta struje je praktično uvijek induktivna. Da bi se povećao prenos aktivne snage i postigli bolji ekonomski rezultati, elektrodistributivna preduzeća i veliki potrošači su zainteresovani za smanjenje linijskih struja. Ovo se postiže ubacivanjem kapacitivnih elemenata.

Kondenzatorske baterije za popravku faktora snage se vezuju paralelno potrošaču. Fiksna veza kondenzatora primjenjuje se samo kada su veliki potrošači priključeni na mrežu stalno. Ako to nije slučaj može da dođe do prekompenzacije mreže. Da bi se obezbjedili stabilni uslovi mreže kod sistema sa promjenljivim opterećenjem, vrši se vezivanje kompenzatorskih baterija tako da se kompenzacija mijenja zavisno od stvarne vrijednosti izmjerene reaktivne energije. Ovo se postiže pomoću kondenzatorskih baterija sastavljenih iz više stepeni. Svaki stepen se uključuje ili isključuje automatski sa ciljem postizanja najbolje komenzacije za date uslove opterećenja mreže. VARLOGIC mijeri faktor snage i u zavisnosti od njegove vrijednosti uključuje ili isključuje pojedine stepene kondenzatorske baterije.

Izgled regulatora


Na slici 1. je prikazan izgled regulatora. Regulator je opremljen displejom sa pozadinskim svijetlom.

Slika 1.

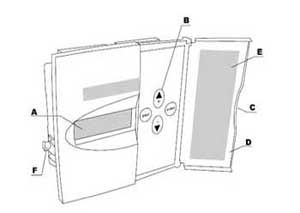

Izgled prednje ploče

  • A-displej
  • B-taster
  • C-vrata
  • E-alarmne informacije
  • F-dio za montažu na ploču

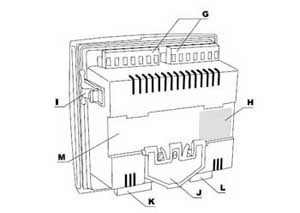

Izgled zadnje ploče
  • G-konektori za uključenje stepeni
  • H-labela sa specifikacijom
  • I-dio za montažu na ploču
  • J-opruga za montažu na DIN lajsnu
  • K-konektori za naponske/strujne ulaze
  • L-ventilator i alarmni izlazi
  • M-dio za montažu na DIN lajsnu

Povezivanje regulatora

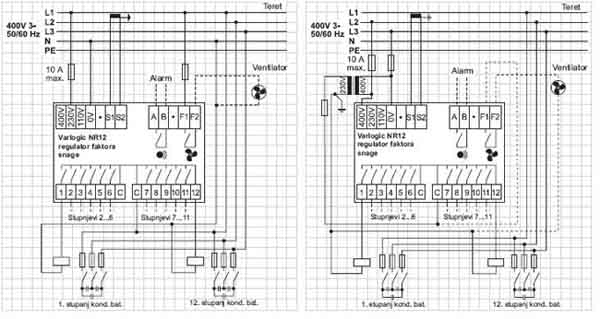

Postoje dva načina priključivanja regulatora na mrežu, (slika 2.):

  1. Napon LN ( između faze i nule, strujni transformator na istoj fazi )
  2. Napon LL ( između dvije faze, strujni transformator na trećoj fazi)

Slika 2.Povezivanje regulatora na mrežu


TEHNIČKE KARAKTERISTIKE
NR6
regulator sa šest stepeni
NR12
regulator sa dvanaest stepeni
Mjereni napon i napon napajanja
88-130 V AC, 185-265 V AC, 320-460 V AC
Mjerena struja
5A i 10A
Frekvencija
48-52 Hz, 58-62 Hz
Vrijeme ponovnog uključenja
10-600 s
Opseg Cos fi
0,85 ind..1,00.. 0,90 cap
Osjetljivost C/k
od 0,01 do 1,99
Relejni izlazi
120V AC/5A, 250 V AC/2A
Vrsta rada
ručno ili automatski
Temperaturni opseg
00 do600 C
Dimenzije
155x155x70 mm

Podešavanje regulatora


Podešavanje parametara namjenjeno je stručnim licima.Postoji devet važnih parametara koje treba unijeti prije nego što se kontroler pusti u pogon.Procedura podešavanja se sastoji u automatskoj verifikaciji parametara unesenih ranije u ovom postupku. C/k osjetljivost regulatora podešava se prema sledćem izrazu ili tabeli.

C/k=Q/(I/5AxUx1,73), gdje je

  • Q - snaga najmanje kondenzatorske baterije
  • k - prenosni odnos strujnog transformatora
  • I/5A - CT odnos
  • U - linijski napon
Tabela za podešavanje C/k
Prenosni odnos strujnog transformatora
Reaktivna snaga najmanje kondenzatorske baterije
12,5
20
25
30
40
50
60
100
100:5
0,91
1,44
150:5
0,60
0,96
1,20
1,44
200:5
0,45
0,72
0,90
1,08
1,44
250:5
0,36
0,58
0,72
0,87
1,16
1,44
300:5
0,30
0,48
0,60
0,72
0,96
1,20
1,44
400:5
0,36
0,45
0,54
0,72
0,90
1,08
500:5
0,29
0,36
0,43
0,58
0,72
0,87
1,44
600:5
0,30
0,36
0,40
0,60
0,72
1,20
800:5
0,27
0,36
0,36
0,45
0,54
0,90
1000:5
0,29
0,36
0,43
0,72
1500:5
0,24
0,29
0,48
2000:5
0,22
0,36
2500:5
0,29
3000:5
0,24

Tabela za podešavanje C/k je tačna u idealnom slučaju koji u praksi ne postoji. Stoga se stvarno podešavanje vrši pri puštanju objekta u rad na osnovu indikatora na čonoj ploči.


Puštanje u rad


Radi zaštite od slučajnog izbora, pristup određenim menijima je zaštićen šifrom, koja predstavlja određenu sekvencu tastera koja omogućava upotrebu određenog dijela menija.

Glavni meni sadrži sve osnovne podmenije za podešavanje i rad sa regulatorom. Prije puštanja u pogon potrebno je proći sledeće korake.

  1. Predkonfiguracija kondenzatorske baterije - služi za predkonfiguraciju baterije u radionici.
  2. Puštanje u pogon - uvođenej regulatora u pogon.
  3. Automatsko podešavanje parametara - u slučaju da regulator nije predkonfigurisan, neiskusan korisnik može automatski podesiti sve karakteristike baterije i uvesti je u pogon.
  4. Ručno podešavanje parametara - mogućnost ručnog podešavanja parametara.
  5. Ažuriranje parametara - ovaj meni omogućava slobodan i neograničen pristup svim svojim dijelovima i može se koristiti u slučaju potrebe za povremenim pristupm parametara.
  6. Podešavanje alarma - podešavanje statusa i parametara alarma.
  7. Održavanje - ovaj meni sadrži određene informacije o upotrebi baterije, kondenzatora i kontaktora.



Podaci za narudžbu


NR6 - Regulator sa šest stepeni kondenzatorske baterije

NR12 - Regulator sa dvanaest stepeni kondenzatorske baterije
