OPT

 OmegaProt familija
AUTONOMNA NAPOJNA JEDINICA ZA WProt UREÐAJE

Autonomna napojna jedinica, tip OPT, pripada familiji ureðaja WProt. Karakteristike ureðaja iz ove familije sliène su karakteristikama ostalih ureðaja koje proizvodi ELKO-PROTECTA ali su izuzetno manjih dimenzija i njihova montaža je veoma jednostavna. Ovakav dizajn omoguæava veoma široku primjenu ureðaja.

OPT

Primjena

Napojna jedinica OPT za WProt ureðaje, napajana sa strujnih i naponskih transformatora, koristi se ako ne postoji pomoæni izvor napajanja. Pošto je èlan WProt familije ureðaja, veoma je malih dimenzija i moguæe ju je montirati na standardnu W-šinu.

Glavne karakteristike

  • Napojna jedinica napajana od strujnih i naponskih transformatora
  • Moguænost montaže na standardnu W-šinu
  • Mali zahtjevi za prostorom u sluèajevima ogranièenog prostora
  • Praktièna primjena u velikom broju elektriènih postrojenja
  • Autonomno napajanje za sopstveni rad
  • Autonomno napajanje za WProt ureðaje
  • Autonomna akumulacija energije za iskljuèenje prekidaèa
  • Provjera napona
  • Nezavisne kondenzatorske baterije sa posebnim terminalima za WProt ureðaje i iskljuènu energiju
Princip rada

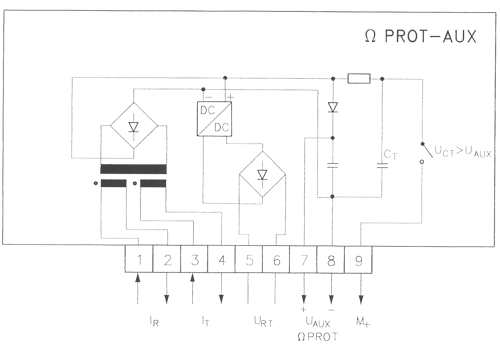

Dvije fazne struje glavnog strujnog transformatora vezuju se preko induktivnog pomoænog strujnog transformatora na nezavisni ispravljaè. Drugi ispravljaè povezan je na linijski napon glavnog naponskog transformatora i na dc/dc pretvaraè. Dva dobijena dc napona vezuju su paraleleno i pune dvije kondenzatorske baterije, jednu za napajanje WProt releja, drugu za iskljuèenje njegovog prekidaèa. Negativni pol je zajednièki. Naponski relej se koristi za provjeru napona kondenzatorske baterije za iskljuèenje prekidaèa, da bi se utvrdilo da li je akumulirana energija dovoljna za iskljuèenje prekidaèa. Ako je napon 1-2 puta veæi od dovoljnog, njegovi kontakti usmjeravaju akumuliranu energiju ka kontaktima WProt zaštitnog releja, preko kojih se akumulirana energija kondenzatorske baterije prazni na iskljuènom namotaju prekidaèa.
Dovoljno energije za napajanje i za iskljuèenje prekidaèa može se dobiti iz strujnih krugova samo ako je struja najmanje jednaka In.


Tehnièki podaci

Nominalna sekundarna struja, In 1 A ili 5 A
Nominalni sekundarni linijski napon, Un 100 V~, 110 V= ili 200 V@
Kapacitet preoptereæenja,
naponski krugovi, kontinualno
strujni krugovi, kontinualno
1 s


1,2xUn
2xIn
100xIn (In=1 A), 50xIn (In=5 A)
Dinamièka strujna granica 100xIn
Izlazni napon napajanja 110 V DC, 220 V DC
Kapacitet baterije za iskljuèenje prekidaèa 50 µF
Broj izlaznih kontakata 1
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
250 V
8 A
16 A

0,3 A
0,2 A
Dozvoljena temperatura ambijenta 0o do 50o C ili -20o do +60o C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 µs
Test poremeæaja (IEC 255) 2.5 kV, 1 MHz
Test elektrostatièkog pražnjenja (ESD; IEC 801-2) 8 kV
Burst test, (IEC 801-4) 2 kV

Dizajn, velièina

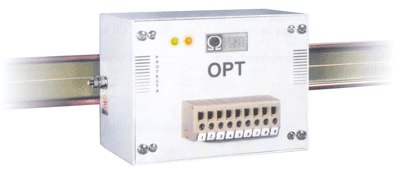

OPT napojna jedinica smještena je u èelièno kuæište tipa WProt, koje je otporno na uticaj prašine. Može se montirati na standardnu W-šinu. Na prednjoj strani nalazi se 9 terminala za povezivanje eksternih ureðaja.
U napojnoj jedinici ugraðene su štampane ploèe sa integrisanim kolima.
U gornjem dijelu prednje ploèe kuæišta nalazi se znak WProt familije ureðaja, a ispod njega oznaka OPT. Na lijevoj strani nalaze se zelena LED dioda za signalizaciju samonapajanja, i crvena LED dioda za signalizaciju iskljuène energije prekidaèa.
Dimenzije ureðaja su date u tabeli:

Širina
Visina
Dubina
120 mm
90 mm
80 mm

Podaci za narudžbu

  • Tip napojne jedinice (OPT)
  • Nominalna sekundarna struja ( 0,5 A, 1 A, 5 A ili druga)
  • Nominalni sekundarni linijski napon (100 V, 200 V ili drugi)
