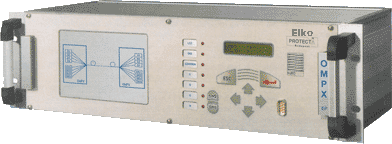

OMPX-EP
|
|
| OPTIÈKI MULTIPLEKSER |
| |
| Optièki multiplekser OMPX-EP dio je familije
ureðaja EuroProt. Ovaj kratak opis sadrži posebne podatke o ovom tipu ureðaja.
Opšte i zajednièke karakteristike EuroProt familije ureðaja mogu se naæi
u opisu sistema EuroProt. Ujedno, za potpuno razumijevanje rada ureðaja,
preporuèuje se da se proèitaju i ovaj kratak opis, kao i opšte informacije
o sistemu. |
| |
|
| |
| Primjena |
| |
Digitalni ureðaji zaštite proizvedeni od ELKO-PROTECTA
komuniciraju sa SCADA sistemom preko serijske komunikacione linije
ili preko optièkog kabla. Ovaj drugi naèin komunikacije pogodan je za povezivanje
ureðaja zaštite opremljenih opcionalnim registratorom poremeæaja sa sistemom
sa nadzor i prikupljanje podataka.
Ureðaji zaštite primaju binarne signale preko optokaplerskih ulaza, a zadaju
komande i signale preko relejnih izlaza.
Ako je potrebno meðusobno povezati više ureðaja koji se nalaze na širem
podruèju, fizièki udaljeni jedni od drugih, kao npr. u nekom industrijskom
postrojenju i slièno, onda je ekonomièno rješenje prikupljanje informacija
sa pojedinih podruèja u jedan ureðaj, te slanje informacija u centar za
prikupljanje podataka preko zajednièkog optièkog kabla.
OMPX-EP optièki multiplekser je ureðaj namijenjen za prikupljanje podataka
i komunikaciju ovakvog tipa.
|
| |
| Glavne karakteristike |
| |
|
Hardver:
- digitalna obrada signala
- modularna struktura
- moguænost nadogradnje za posebne potrebe
Komunikacija:
- LCD displej (2x16 karaktera) za podešavanje funkcija
- on-line prikaz na eksternom PC raèunaru za lakše podešavanje i testiranje
- eksterni komunikacioni interfejs za komunikaciju na velike udaljenosti
preko optièkog kabla i za povezivanje individualnih ureðaja
- podešeni parametri mogu se saèuvati i ponovo unijeti
- sat realnog vremena sa RAM memorijom i baterijom (može se sinhronizovati
preko optièkog kabla povezanog sa ekternim PC raèunarom ili SCADA sistemom)
|
| Princip rada |
| |
| Ureðaj se sastoji od sljedeæih modula, konfiguracija
se može izabrati u skladu sa potrebama:
OX modul: optièki interfejs i multiplekser
Ovaj modul je drajver optièkog kabla za komunikaciju na velike udaljenosti,
i on rasposjeljuje primljene podatke na osam kanala.
- drajver optièkog kabla je laserska dioda (1300 nm)
- prijemni element je IGaAs detektor
- brzina modulacije 10 MHz
- brzina prenosa podataka optièkog kabla 1,2 Mbaud
Modul sadrži serijski optièki interfejs za sluèaj da je dovoljan jedan lokalni
informacioni kanal. Jedan informacioni kanal može prikupiti podatke sa maksimalno
255 ureðaja, zaštita i registratora poremeæaja.
Brojem OX modula odreðen je i broj nezavisnih smjerova u kojima ureðaj može
da komunicira.
DX modul: digitalni interfejs i multiplekser
Ovaj modul reguliše razmjenu lokalnih digitalnih informacija primljenih
ili poslanih preko optièkih kablova, i on je preko interne magistrale direktno
povezan sa CPU (procesorom). Jedan modul može povezati maksimalno èetiri
lokalna informaciona kanala.
Ako sve konekcione moguænosti DX modula nisu iskorištene, tada se preostali
kanali mogu koristiti za prenos binarnih informacija.
OPTO modul: ulazna jedinica za binarne signale
Zadatak OPTO modula je povezivanje 220 V DC signala na interni komunikacioni
sistem. Jedan OPTO modul može primiti osam digitalnih signala.
RELAY modul: relejna jedinica
Relejna jedinica sadrži izlazne kontakte ureðaja. Jedan modul posjeduje
èetiri galvanski nezavisna Morzeova kontakta.
Konfiguracija ureðaja kodira se na sljedeæi naèin: OMPXa-b, gdje "a"
oznaèava broj OX modula, odnosno broj nezavisnih komunikacionih kanala za
velike udaljenosti, a "b" oznaèava broj lokalnih serijskih kanala
koje OX modul sa pripadajuæim DX modulom može obraðivati.
Prethodni naèin kodiranja podrazumijeva da ureðaj sadrži kompletne jedinice
DX, OX, OPTO i dva RELAY modula.
OMPX-EP ureðaj je potpuno u mikroprocesorskoj izvedbi, funkcije i njihove
verzije realizuju se uglavnom softverski.
Ureðaj sadrži više 87C196 16-bitnih mikrokontrolera. Program se èuva u internom
EPROM-u kontrolera, tekst poruka koje se prikazuju na displeju je takoðe
u EPROM-u. Podešeni parametri uèitavaju se u EEPROM. Dogaðaji se snimaju
u RAM napajan baterijom. Komandni interfejs sastoji se od šest tastera,
LCD displeja sa 2x16 karaktera, sedam LED dioda i još dva SW tastera. Pomoæu
eksternog PC raèunara i komunikacionog softvera rukovanje ureðajem je još
lakše.
|
| |
| Tehnièki podaci |
| |
| OX modul |
| Optièki kod |
Manchester |
| Optièka brzina |
10 MHz |
| Komunikaciona brzina |
1,2Mbit/s |
| Optièki predajnik |
Laserska dioda |
| Talasna dužina |
1300 nm |
| Najveæe dozvoljeno slabljenje |
-5 dBm |
| Optièka veza |
FC PC ili ST |
| Brzina prenosa serijskih I/O |
150...19200 Baud (sa korakom 2x) |
| Serijska komunikacija |
Optièki kabl |
| DX modul |
| Broj serijskih kanala |
Max 4 |
| Brzina prenosa serijskih I/O |
150...19200 Baud (sa korakom 2x) |
| Serijska komunikacija |
Optièki kabl |
| Naèin rada optièkog kabla |
Serijski ili petlja |
| OPTO modul |
| Optokaplerski ulazi (8 kom.) |
220 V DC (ili prema zahtjevu) |
| RELAY modul |
Izlazni kontakti, elektriène karakteristike
nazivni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
opcija L/R=40 ms |
250 V
8 A
16 A
0,25 A
0,14 A
4 A |
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona |
220 V ili 110 V
88 V do 310 V |
| Opšti podaci |
| Snaga |
5/7 W |
| Dozvoljena temperatura ambijenta |
0o do 50o C |
| Test izolacije (IEC 255) |
2 kV, 50 Hz
5 kV, 1.2/50 µs |
| Test poremeæaja (IEC 255) |
2.5 kV, 1 MHz |
| Test elektrostatièkog pražnjenja (ESD; IEC 801-2) |
8 kV |
| Burst test, (IEC 801-4) |
2 kV |
| Radio frekventne smetnje (IEC 255) |
10 V/m |
| Vremensko kašnjenje za signalizaciju greške |
2 s, fiksno |
| Kod stanica |
0...254 |
| Kod ureðaja |
0...254 |
|
| |
| Dizajn, velièina |
| |
EuroProt ureðaj uvijek se montira u rekove
i dizajniran je u dva oblika. Jedan je pogodan za ugradnju u standardni
19" rek, a drugi je u nezavisnom kuæištu.
Dimenzije ureðaja za ugradnju u 19" rek
|
Širina
|
Visina
|
Dubina
|
|
483 mm
|
132,5 mm
|
201 mm
|
Dimenzije ureðaja u nezavisnom kuæištu
|
Širina
|
Visina
|
Dubina
|
|
490 mm
|
250 mm
|
250 mm
|
Težina: 8 kg.
|
| |
| Opcije |
| |
Ureðaj se može proširiti dodatnim modulima:
- Digitalni registrator poremeæaja (pogledati poseban opis)
- SCADA konekcija (pogledati opis EuroProt sistema)
- Izlazni releji sa prekidnom moæi 4 A
|
| |
| Podaci za narudžbu |
| |
- Tip zaštite (OMPXa-b-EP)
- Tip kuæišta (za 19" rek ili samostalno kuæište)
- Tip izlaznih kontakata (NC ili NO)
- Potreba za izlaznim relejima sa prekidnom moæi 4 A
|
|
|
