Familija ureðaja EuroProt

Funkcije zaštite, automatike, SCADA funkcije sve više i više se integrišu u okviru sistemske filozofije modernih energetskih sistema. U današnjim sistemima isti ureðaji koriste se za sve ove funkcije. Familija ureðaja EuroProt proizvedenih od strane ELKO-PROTECA ispunjava ove zahtjeve. Ovde su navedene informacije o zajednièkim karakteristikama ureðaja EuroProt familije. Posebne karakteristike nekih od ureðaja navedene su odvojeno.

EuroProt

Svi EuroProt ureðaji sastoje se od više mikroprocesorski zasnovanih modula. Ovi moduli rade zajedno pomoæu posebne sistemske nezavisne unutrašnje komunikacione arhitekture.
Ovakva arhitektura omoguæava da se ureðaj primjeni kao RTU (Remote Terminal Unit) podstanice ili kao hijerarhijski SCADA sistem. Istovremeno, dobro provjereni i testirani ureðaji zaštite i automatike su stalno prisutni u ureðaju. Povezivanje sa SCADA sistemom se izvodi tako da se moduli nižeg nivoa ugraðuju u ureðaj, èiji moduli komuniciraju sa višim nivoom SCADA sistema (glavnim kompjuterom). Ovi moduli zbog toga posjeduju takve protokole koji su prepoznatljivi od strane opreme višeg nivoa. Ureðaji EuroProt familije ugraðuju se sada u MAB sistem firme INOWARE Corp. i PROFIELD sistem firme PROLAN Co.Ltd.
Sistemski nezavisna arhitektura pomenuta gore omoguæava naravno i povezivanje ureðaja na bilo koji drugi sistem.
Prednost EuroProt sistema je sljedeæa. Ureðaji mogu biti povezani zajedno, preko SCADA konekcije, preko optièkog kabla pomoæu dva nezavisna komunikaciona kanala, i mogu se staviti pod nadzor inženjera zaštite.
Svi EuroProt ureðaji mogu se kompletirati nezavisnim modulom registratora dogaðaja koji se može povezati sa sistemom arhiviranja i oèitavanja na radnom mjestu inženjera zaštite.

Glavne karakteristike EuroProt sistema

  • multi-procesorski moduli mogu meðusobno komunicirati
  • izvor napajanja ureðaja koristi više modula, uz softverski nadzor
  • interna organizaciju komunikacionog sistema
  • neogranièena modularnost zavisno od potrebnih funkcija
  • programabilni izlazni kontakti (digitalna softverska matrica)
  • sistem samonadzora i neprekidne provjere radne spremnosti
  • dva nezavisna programska paketa za cikluse automatskog uklopa, posebno programabilna
  • veza èovjek-mašina (MMI, Man-Machine Interface) u više verzija (pomoæu sopstvene tastature ili pomoæu posebnog kompjutera)
  • autonomno napajanje (bez vanjskog izvora), kao opcija
  • provjereni i testirani ureðaji zaštite i automatike
  • nezavisno logovanje grešaka, opcija
  • prenos podataka ka SCADA sistemu preko optièkog kabla velikom brzinom
  • moguænost nezavisnog prenosa podataka ka bilo kom radnom mjestu inženjera zaštite

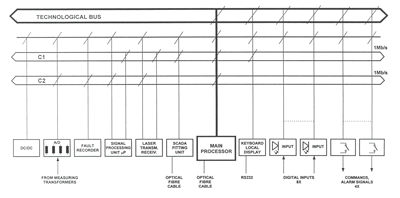

Uopštena arhitektura EuroProt ureðaja data je na sljedeæoj slici:

Arhitektura EuroProt uredjaja

Dizajn


Svi EuroProt ureðaji biæe isporuèeni u formi jedinstvenog izgleda. Ureðaji se proizvode u posebnom kuæištu ili kao moduli koji se ugraðuju u standardni 19" rek (VANA). Zavisno od potrebnih funkcija postoje tri razlièite velièine kuæišta, sa moguænošæu povezivanja na relejno-signalnu ploèu.
U sluèaju specifiènih ambijentalnih uslova, ureðaj se takoðe može naruèiti sa zaštitom kuæišta klase IP 65. Kuæišta ureðaja imaju prednje ploèe pogodnog izgleda na kojima se nalazi tastatura sa tasterima za komandovanje, podešavanje parametara na klasièan naèin ili pomoæu posebnog PC raèunara. Šema na prednjoj ploèi služi za prikaz stanja komandnih ureðaja.

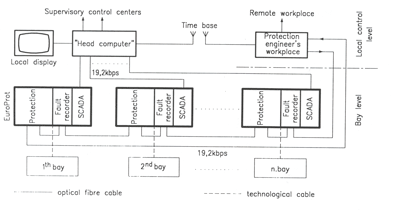

Tipièna primjena EuroProt sistema prikazana je na slici:

Primjena EuroProt sistema

Ovde su date opšte i zajednièke karakteristike EuroProt familije ureðaja, pa se one trebaju uzeti u obzir zajedno sa opisom konkretnog tipa ureðaja.
