DTSZ2-EP, DTSZ2-HA-EP

 EuroProt familija
DIGITALNI REGULATOR NAPONA I HLAÐENJA TRANSFORMATORA

Digitalni regulator napona i hlaðenja transformatora, tip DTSZ2-EP, DTSZ2-HA-EP, dio je familije ureðaja EuroProt. Ovaj kratak opis sadrži posebne podatke o ovom tipu zaštite. Opšte i zajednièke karakteristike EuroProt familije ureðaja mogu se naæi u opisu sistema EuroProt. Ujedno, za potpuno razumijevanje rada ureðaja, preporuèuje se da se proèitaju i ovaj kratak opis, kao i opšte informacije o sistemu.

DTSZ2-EP

Primjena

Digitalni regulator napona transformatora namijenjen je za izvoðenje svih regulacionih zadataka visoko/srednjenaponskih transformatora. Pogodan je za regulaciju sekundarnog napona dvo i tronamotajnih transformatora, nadzor (ogranièenje) napona, te iniciranje interakcije sa kompenzacionim kondenzatorskim baterijama.
U pogledu napona regulacije, automatski regulator napona ima podešenje za dvije granice opsega, koje omoguæavaju regulaciju sa malim vremenskim kašnjenjem u sluèaju velikog odstupanja napona.
Dodatno malo vremensko kašnjenje regulacije može se podesiti za sluèaj da se poslije izvoðenja komande za regulaciju napon ne vrati odmah unutar podešenih granica. Sljedeæa regulaciona komanda izdaje se nakon ovog malog vremenskog kašnjenja.
Digitalni automatski regulator napona ne izvodi samo funkcije tradicionalnih poluprovodnièkih naponskih regulatora (ATSZ) i ureðaja za monitoring napona (FHA), nego takoðe nudi korisniku i sve prednosti digitalne tehnike.
DTSZ2-HA-EP verzija regulatora obezbjeðuje funkcije regulacije temperature (upravljanje rashladnim ventilatorima) transformatora.

Glavne karakteristike

  • Upotreba regulatora na dvo i tronamotajnim transformatorima
  • Funkcija automatske regulacije napona (ATSZ) održava napon regulisane srednjenaponske strane unutar propisanih granica, sraèunatih sa kompenzacijom struje optereæenja
  • Funkcija nadzora i ogranièenja napona (FHA) nadzire napon na svim stranama transformatora, i u sluèaju potrebe komunicira sa procesom regulacije napona i kondenzatorskim baterijama
  • Automatska regulacija napona može se prebaciti i u ruèni režim rada
  • Podešenje napona se može mijenjati lokalno preko komandne ploèe ili daljinskim signalima
  • Funkcija automatskog hlaðenja transformatora DTSZ2-HA-EP verzije održava temperaturu transformatora unutar odreðenih granica, upravlja rashladnim ventilatorima, i u sluèaju greške signalizira alarm. Regulator temperature ne utièe na rad funkcija regulacije (ATSZ) i ogranièenja (FHA) napona.
  • Funkcija regulacije temperature (HA) u pogonskom stanju transformatora, preko temperaturnog releja, startuje sve ventilatore. U sluèaju kvara ventilatora, signalizira alarm poslije podešenog vremenskog kašnjenja
  • Funkcija regulacije temperature (HA) takoðe nadzire i napon, i u sluèaju pada napona ispod 50% funkcija je iskljuèena
  • Digitalni registrator poremeæaja može se dodati kao opcija, on snima napone na obje (ili sve tri) strane transformatora i sve struje kao analogne signale, kao i sve digitalne signale koji su povezani sa automatskom regulacijom napona i temperature. Vrijeme registracije je 50, 100 ili 150 s.

Softverske karakteristike:

  • ugraðene funkcije samonadzora
  • digitalni registrator dogaðaja sa memorijom od 300 dogaðaja i rezolucijom od 1 ms
  • inteligentna digitalna funkcionalna matrica

Hardverske karakteristike:

  • potpuno numerièka obrada signala sa ugraðenim A/D konvertorom i glavnim procesorom
  • 16 ili 18 (HA verzija) optokaplerskih ulaza
  • 8 izlaznih kontakata
  • tip kontakta (NC ili NO) može se posebno birati za svaki kontakt pri narudžbi

Komunikacija:

  • LCD displej sa 2x16 karaktera za podešavanje funkcija, prikaz poruka i èitanje registrovanih dogaðaja
  • on-line prikaz na eksternom PC raèunaru za lakše podešavanje i testiranje
  • eksterni komunikacioni interfejs preko RS 232 ili optièkog kabla
  • opcioni interfejs modul za SCADA sistem
  • podešeni parametri mogu se saèuvati i uèitati
  • sat realnog vremena sa RAM memorijom i baterijom, koji se može sinhronizovati preko optièkog kabla povezanog sa eksternim PC raèunarom ili SCADA sistemom, ili preko optokaplerskog binarnog ulaza
Princip rada

Digitalni regulator napona transformatora DTSZ2-EP izvodi funkcije automatske regulacije i ogranièenja (nadzora) napona visoko/srednjenaponskih transformatora glavne distributivne mreže.
Glavni zadatak funkcije automatske regulacije napona (ATSZ) je regulacija sekundarnog napona visoko/srednjenaponskih regulacionih transformatora, sa ciljem održavanja napona potrošaèa, povezanih na razlièitim dijelovima mreže, u dozvoljenim granicama, nezavisno od struje optereæenja. Da bi se ovo postiglo, reguliše se napon na srednjenaponskim sabirnicama. Potrebne karakteristike napon-optereæenje su odreðene na osnovu prouèavanja profila napona date mreže, karakteristike naponskog regulatora se podešavaju na osnovu ovih vrijednosti.
Automatski regulator napona ima dva opsega podešavanja s obzirom na napon regulacije, i èetiri razlièita regulaciona vremenska kašnjenja (dvije gornje i dvije donje granice).U sluèaju narušavanja opsega podešenja, naponski regulator izvodi regulaciju sa dužim vremenskim kašnjenjem, u skladu sa podešenjem. Ako regulisani napon izaðe izvan šireg opsega, automatski regulator napona izvodi regulaciju sa odgovarajuæim kraæim vremenom kašnjenja.

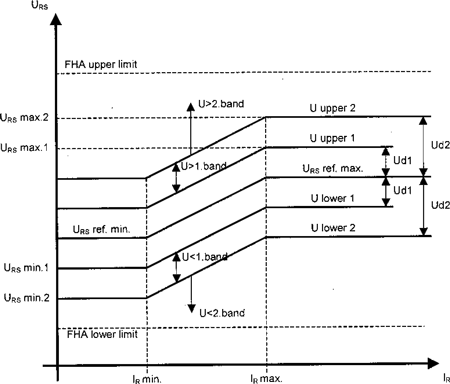

Dodatno kraæe vrijeme regulacije može se podesiti u ureðaju. Ako se napon ne vrati unutar dozvoljenih granica nakon izvoðenja regulacione komande, izdaje se sljedeæa regulaciona komanda nakon ovog kratkog vremenskog kašnjenja. Karakteristike naponskog regulatora prikazane su na sljedeæoj slici.

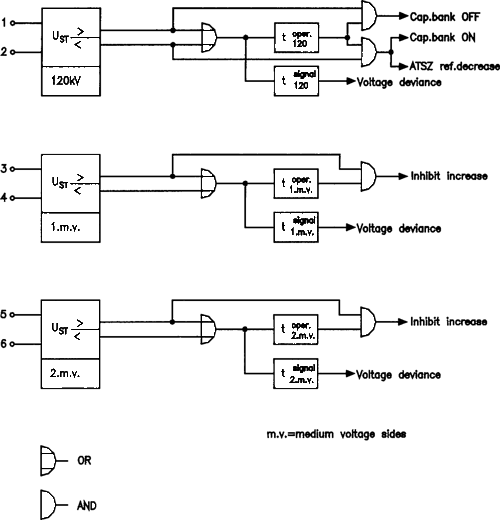

Funkcija ogranièenja (nadzora) napona (FHA) znaèi da automatski naponski regulator nadzire napone na svim stranama transformatora u namjeri da sprijeèi ekstremno visoke ili ekstremno niske vrijednosti napona u sluèaju kvara regulatora ili nenormalnih naponskih stanja mreže, kao i u sluèaju nenormalnih stanja napona/reaktivne snage na visokonaponskoj strani a koja utièu na rad regulatora.
U sluèaju potrebe kontroliše se i ukljuèenje/iskljuèenje kondenzatorskih baterija povezanih sa sabirnicama. Kod tronamotajnih transformatora se nadzire napon strane koja se ne reguliše, i ako je neophodno utièe se na rad naponskog regulatora.

Funkcija automatske regulacije temperature (HA) je aktivna ako:
  • je ukljuèeno napajanje
  • se regulisani napon Uline može mjeriti (njegova vrijednost veæa od 50%)
  • je aktivirana regulacija temperature

Ako su ispunjeni gornji uslovi, automatski naponski regulator prima komandu za start od temperaturne zaštite transformatora. Komanda za start znaèi da je temperatura transformatora u pogonu dostigla podešenu vrijednost, pa je neophodna intervencija automatike za hlaðenje. Efekat startovanja je u tome da regulator temperature izdaje komandu za napajanje svih rashladnih ventilatora. Zavisno od broja raspoloživih ventilatora ili grupa ventilatora, koristi se odgovarajuæi broj zatvarajuæih kontakata.
Ako su kontakti za napajanje ventilatora zatvoreni, a za to vrijeme ventilator otkaže ili se zaustavi, prima se signal "greška kontakta" (contact error) preko digitalnog ulaza. Poslije podešenog vremenskog kašnjenja generiše se signal greške "poremeæaj hlaðenja" (cooling disturbance).
Funkcija automatskog hlaðenja može se ukljuèiti/iskljuèiti pomoænim signalima preko digitalnih ulaza.

Tehnièki podaci

Nominalna sekundarna struja, In
 1 A ili 5 A
Nominalni napon (linijski), Un 100 V ili 200 V
Nominalna frekvencija 50 Hz ili 60 Hz
Kapacitet termièkog preoptereæenja,
naponski krugovi, kontinualno
strujni krugovi, kontinualno
1 s
2xUn/Ö3
4xIn
100xIn (In=1 A), 50xIn (In=5 A)
Dinamièka strujna granica 100xIn
Taènost tajmera ± 3 ms (pri koraku 10 ms)
± 12 ms (pri koraku 1 s)
Broj izlaznih kontakata 8 kom
Tip kontakata (NC, NO) 2 NC, 6 NO (ili prema zahtjevu)
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
opcija pri L/R=40 ms
250 V
8 A
16 A

0,25 A
0,14 A
4 A
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
 220 V ili 110 V
88 V do 310 V
Dozvoljena temperatura ambijenta 0o do 50o C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 µs
Test poremeæaja (IEC 255) 2.5 kV, 1 MHz
Test elektrostatièkog pražnjenja (ESD; IEC 801-2) 8 kV
Burst test, (IEC 801-4) 2 kV
Opsezi podešavanja
FHA max. vrijednost napona 100-130%, korak 1%
FHA min. vrijednost napona 70-100%, korak 1%
ATSZ max. referentni napon 70-130%, korak 1%
ATSZ min. referentni napon 70-130%, korak 1%
ATSZ Ud1 opseg vrijednost 1-30%, korak 1%
ATSZ Ud2 opseg vrijednost 1-30%, korak 1%
ATSZ ref. vrijednost daljinskog podešenja, Uremote 0-30%, korak 1%
ATSZ viša prelomna taèka, max. podešenje struje 10-150%, korak 1%
ATSZ niža prelomna taèka, min. podešenje struje 10-150%, korak 1%
ATSZ nominalna primarna struja strujnih transformatora za kondenzatorske baterije, procentualno u odnosu na primarnu struju strujnog transformatora 1-100%, korak 1%
Opseg podešavanja vremenskog kašnjenja 0-600 s, korak 1 s
Eksterna komunikacija RS 232 ili optièki kabl
Eksterna komunikacija, brzina prenosa (BaudRate) 150 do 19200, korak:2x
Naèin rada optièkog kabla radijalni ili petlja

Dizajn, velièina

Ureðaj je èlan familije EuroProt i dizajniran je u dva oblika. Jedan je pogodan za ugradnju u standardni 19" rek, a drugi se montira na komandnu ploèu. Velièina zavisi od izabranog dizajna.

Dizajn
Širina
Visina
Dubina
Za 19" rek
483 mm
132,5 mm
201 mm
Za ploèu
490 mm
250 mm
250 mm

Težina ureðaja je 8 kg.

Opcije

  • Digitalni registrator poremeæaja (pogledati poseban opis)
  • SCADA konekcija (pogledati opis EuroProt sistema)
  • Izlazni releji sa prekidnom moæi 4 A

Podaci za narudžbu

  • Tip zaštite (DTSZ2-EP)
  • Tip kuæišta
  • Nominalna struja (1 A, 5 A)
  • Nominalni napon (100 V, 200 V)
  • Tip izlaznih kontakata (NC ili NO, ako odstupaju od tehnièkih podataka)
  • Opcije
  • Kolo za kontrolu izlaznih krugova
