DTIVA2-EP

 EuroProt familija
DIGITALNA PREKOSTRUJNA ZAŠTITA I UREÐAJ ZA AUTOMATSKO PONOVNO UKLJUÈENJE

Kompleksna digitalna prekostrujna zaštita i ureðaj za automatsko ponovno ukljuèenje tip DTIVA2-EP dio je familije ureðaja EuroProt. Ovaj kratak opis sadrži posebne podatke o ovom tipu zaštite. Opšte i zajednièke karakteristike EuroProt familije ureðaja mogu se naæi u opisu sistema EuroProt. Ujedno, za potpuno razumijevanje rada ureðaja, preporuèuje se da se proèitaju i ovaj kratak opis, kao i opšte informacije o sistemu.

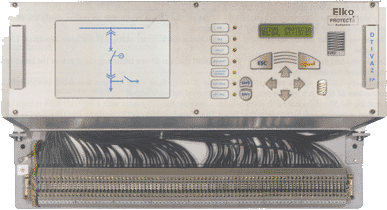

DTIVA2-EP

Primjena

Kompleksna digitalna prekostrujna zaštita i ureðaj za automatsko ponovno ukljuèenje DTIVA2-EP sa strujno nezavisnom vremenskom karakteristikom i tropolnim APU primjenjuje se na zraènim vodovima efektivno neuzemljenih mreža (srednji napon) gdje se selektivna detekcija zemljospoja rješava pomoæu otpornika za poveæanje struje ubaèenog u zvjezdište nakon pojave zemljospoja, zatim u sluèaju kada jednofazni kratki spojevi uzrokuju struje veæe od nominalne, tako da mogu biti selektivno otkriveni prekostrujnim relejima, i tamo gdje je potrebno višefazno ponovno ukljuèenje.

Glavne karakteristike

  • Zaštitni dio ureðaja sastoji se od
    • kratkospojnog trofaznog prekostrujnog stepena sa strujno nezavisnom vremenskom karakteristikom (I>>)
    • trofaznog prekostrujnog stepena za zaštitu od preoptereæenja sa strujno nezavisnom vremenskom karakteristikom (I>)
    • kratkospojnog zemljospojnog prekostrujnog stepena sa strujno nezavisnom vremenskom karakteristikom (3I0>>)
    • zemljospojnog stepena za zaštitu od preoptereæenja sa strujno nezavisnom vremenskom karakteristikom (3I0>)
    • autonomne pomoæne prekostrujne zaštite (po zahtjevu)
  • Dodatne karakteristike zaštitnog dijela ureðaja
    • podešavanjem odgovarajuæih parametara, rad dva zemljospojna prekostrujna stepena može se kontrolisati pomoæu eksternog zemljospojnog naponskog releja (U0>)
    • vremenska kašnjenja mogu se nezavisno podesiti (stepen za zaštitu od kratkih spojeva i stepen za zaštitu od preoptereæenja kao i stepen za ubrzano iskljuèenje)
    • kompletiranje zemljospojnog stepena za zaštitu od preoptereæenja sa usmjerenim zamljospojnim dejstvom (3I0>S0) može se zahtijevati kao dodatna opcija
  • APU dio ureðaja sadrži:
    • jedan stepen za brzo ukljuèenje (BAPU)
    • dva stepena za sporo ukljuèenje (prvi i drugi SAPU)
  • Dodatne karakteristike APU dijela
    • programabilan na ubrzano ili selektivno iskljuèenje poslije prvog iskljuèenja, poslije BAPU, poslije SAPU i poslije definitivnog iskljuèenja
    • svaki stepen APU može biti posebno aktiviran ili blokiran
    • APU se može posebno programirati za jednofazne kratke spojeve i zemljospojeve
  • Dva skupa parametara mogu se podesiti u ureðaju da bi se omoguæila jednostavna promjena naèina rada, ruèno ili daljinski
  • Ureðaj se može podesiti za iskljuèenje pri postojeæem U0> u radu pod naponom (Live Line Working, LLW)
  • Kontinualni i periodièni sistem nadzora ugraðen je u ureðaj, ukljuèujuæi i provjeru osnovnih strujnih i kontrolnih krugova
  • Ureðaj ima 14 izlaznih kontakata (12 NO i 2 NC), od kojih šest imaju fiksne veze, dok se ostalih osam može programirati pomoæu digitalne softverske matrice
  • Registrator pogonskih dogaðaja sa memorijom od 50 dogaðaja, kao i registrator digitalnih dogaðaja sa memorijom od 300 dogaðaja i rezolucijom od 1 ms, su ugraðeni u ureðaj
  • Ureðaj se može sinhronizovati pomoæu WTS (World Time Synchronizer) ureðaja
  • Ureðajem je mikroprocesorske izvedbe, osim pomoæne zaštite, a rukovanje se obavlja pomoæu ugraðenog komunikacionog interfejsa ili PC raèunara sa softverom
Princip rada

Ulazne struje ureðaja se kroz induktivni pomoæni strujni transformator i analogni niskopropusni filter prosljeðuju na multiplekser, zatim na kolo za semplovanje i zadršku, gdje se sve ulazne velièine sempluju sa periodom 0,5 ms, a zatim se prosljeðuju na posebne prekostrujne stepene.
Vremensko kašnjenje svakog od osam prekostrujnih releja može se posebno podesiti. Vrijednosti podešenja za kratkospojni i prekostrujni stepen zaštite kao i stepen za ubrzano iskljuèenje takoðe se mogu posebno podesiti.
Live Line Working (LLW) zahtijeva poseban uslov rada koji znaèi iskljuèenje sa podešenim kašnjenjem ukoliko je došlo do nestanka U0.
Trofazni ureðaj za APU je ugraðen, sa jednim stepenom za brzo ukljuèenje (BAPU) i dva stepena za sporo ukljuèenje (SAPU1 i SAPU2). Svaki stepen može biti posebno aktiviran ili blokiran. Svako iskljuèenje može biti programirano kao ubrzano ili selektivno, ali definitivno iskljuèenje je uvijek selektivno ako prije njega nije bilo selektivnog iskljuèenja. Vrijeme povratka ureðaja je 5 s, fiksno.
Dva skupa parametara mogu se podesiti u ureðaju, u kojima se sve podešene vrijednosti osim mrtvih vremena mogu unaprijed programirati u dvije varijante tako da se podešavanje ureðaja može lako promijeniti ruèno ili daljinski.
Ako pomoæna zaštita proradi, ureðaj daje definitivno iskljuèenje, ponovno ukljuèenje je blokirano za vrijeme povratka.
Ako nema kvara poslije ponovnog ukljuèenja, ureðaj za APU vraæa se u osnovno stanje.
Ureðaj za APU može se kontrolisati komandom blokade ili dozvole. Ureðaj pamti stanje blokade èak i po nestanku napona napajanja.
Ako je APU blokiran, releji I>>, I>, 3I0>> i 3I0> æe iskljuèiti sa selektivnim kašnjenjem.
Kontrolne komande mogu se zadati i preko osam optokaplerskih ulaza. Šest ulaza ima fiksne komande (ruèno ukljuèenje, ponovno ukljuèenje blokirano, ponovno ukljuèenje dozvoljeno, LLW prekidaè, ponovno ukljuèenje zaustavljeno, eksterni start ponovnog ukljuèenja), dok se dva ulaza mogu programirati.
Logièke veze izmeðu jedinica zaštite kao i tajmera i izlaznih releja mogu se programirati pomoæu digitalne (softverske) matrice.
Kontinualni i periodièni sistem nadzora ugraðen je u ureðaj. Kontinualni sistem nadzora provjerava napon napajanja, ispravnost osnovnih strujnih krugova i kontrolnih krugova. Periodièni sistem nadzora startuje se dnevno u prethodno podešeno vrijeme, kao i ruèno pomoæu kontrolnog menija. Oba sistema u sluèaju greške daju alarm i poruku na LCD displeju.
Prorade zaštite se memorišu registratorom sa memorijom od 50 dogaðaja, registratorom digitalnih dogaðaja sa rezolucijom od 1 ms i memorijom od 300 dogaðaja. Memorisane vrijednosti mogu se proèitati preko serijske linije.
Ureðaj se može dopuniti sa potpuno nezavisnom, autonomnom prekostrujnom pomoænom zaštitom tipa KZT. Pomoæna zaštita je klasièan elektronski ureðaj sa integrisanim kolima.

Tehnièki podaci

Nominalna sekundarna struja, In
(mogu se dati druge vrijednosti pri narudžbi)
 1 A ili 5 A
Primarna struja glavnog strujnog transformatora, podesiva 50 do 1500 A, korak: 25 A
Zemljospojni glavni strujni transformator
Primarna struja, podesiva
Toroidalni tip, odnos


50 do 1500 A, korak: 25 A
150/1 A
Kapacitet preoptereæenja, kontinualnog
1 s		 4xIn
100xIn (In=1 A)
50xIn (In=5 A)
Dinamièka strujna granica 100xIn
Taènost, prekostrujni releji (preko 50%)
digitalni tajmeri
 ± 2%
± 3 ms (pri koraku 10 ms)
± 12 ms (pri koraku 1 s)
Omjer otpuštanja, prekostrujni releji (prema zahtjevu) 95%
Prekostrujni releji, opseg podešavanja,
u procentima struje glavnog strujnog transformatora
proradna vrijednost struje za oba stepena prekostrujnih releja
zemljospojni releji
toroidalni tip strujnog transformatora
Opseg
30-2500%
10-104%
10-104‰
Korak
5%
5%
5‰
Tajmeri, opseg podešavanja
strujni releji
BAPU mrtvo vrijeme
SAPU mrtvo vrijeme
0 do 60000 ms
0 do 60000 ms
0 do 600 s
10 ms
10 ms
1 s
Vrijeme povratka, fiksno 5 s
Eksterna komunikacija RS 232/optièki kabl
Eksterna komunikacija, brzina prenosa (BaudRate) 150 do 19200 2x
Dnevni automatski samonadzor, vrijeme startovanja 0 do 23 h 59 min 1 min
Automatski samonadzor, blokada do 60 min
Broj izlaznih releja
(programabilnih pomoæu softverske matrice)
 16 kom
10 kom
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
250 V
8 A
16 A

0,25 A
0,14 A
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
 220 V ili 110 V
88 V do 310 V
Dozvoljena temperatura ambijenta 0o do 50o C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 µs
Test poremeæaja (IEC 255) 2.5 kV, 1 MHz
Test elektrostatièkog pražnjenja (ESD; IEC 801-2) 8 kV
Burst test, (IEC 801-4) 2 kV

Dizajn, velièina

Kompleksna digitalna prekostrujna zaštita i ureðaj za APU tip DTIVA2-EP je EuroProt ureðaj i dizajniran je u dvije razlièite verzije. Jedna se može ugraditi u standardni 19" rek, a druga je u nezavisnom kuæištu. Dimenzije su date u tabeli:
Dizajn
Širina
Visina
Dubina
Za 19" rek
483 mm
132,5 mm
201 mm
Za ploèu
490 mm
250 mm
250 mm

Opcije

  • Registrator poremeæaja (pogledati poseban opis)
  • SCADA interfejs (pogledati informacije o EuroProt sistemu)
  • Izlazni kontakti sa prekidnom moæi 4 A DC
  • Osjetljivi zemljospojni relej na srednjenaponskoj strani

Podaci za narudžbu

  • Tip zaštite (DTIVA2-EP)
  • Nominalna struja (1A, 5A)
  • Napajanje zemljospojnih releja (glavni strujni transformator, toroidalni strujni transformator)
  • U sluèaju toroidalnog strujnog transformatora prenosni odnos (150/1 A ili drugi po zahtjevu)
  • Da li je potrebno usmjereno zemljospojno dejstvo
  • Da li je eksterni napon U0 povezan na relej umjesto eksternog releja U0>
  • Tip kontakta logièke zaštite sabirnica (NC ili NO)
  • Opcije
