DTI2-WP
DIGITALNA PREKOSTRUJNA ZAŠTITA

Digitalna prekostrujna zaštita, tip DTI2-WP, pripada familiji ureðaja WProt. Karakteristike ureðaja iz ove familije sliène su karakteristikama ostalih ureðaja koje proizvodi ELKO - PROTECTA Co.Ltd. ali su izuzetno manjih dimenzija i njihova montaža je veoma jednostavna. Ureðaje je moguæe montirati na standardnu W-šinu, koja se èesto koristi u elektroenergetskim postrojenjima. Ovakav dizajn omoguæava veoma široku primjenu ureðaja.

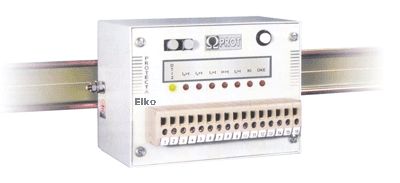

DTI2-OP

Glavne karakteristike WProt familije

  • Mikroprocesorski ureðaji malih dimenzija sa moguænošæu montaže na standardnu W-šinu
  • Manji su od ostalih ureðaja sliènih karakteristika
  • Tri analogna ulaza (za ulazne struje, napone)
  • Èetiri nezavisna izlazna relejna kontakta koji se mogu programirati pomoæu digitalne softverske matrice
  • Dva konektora za optièki kabl (predajnik, prijemnik) za komunikaciju sa SCADA sistemom ili sa PC raèunarom, za programiranje ureðaja, prijem on-line informacija, èitanje memorisanih vrijednosti
  • Osam signalnih LED dioda na prednjoj ploèi za dodatne informacije o radu ureðaja
  • Taster za prijem signala i za deaktiviranje aktivnih releja
  • Terminali na prednjoj ploèi kuæišta

Primjena

Kompleksna digitalna prekostrujna zaštita, tip DTI2-WP, sa nezavisnom ili zavisnom vremenskom karakteristikom koristi se u postrojenjima za proizvodnju, prenos i distribuciju, kao i na potrošaèkom kraju elektroenergetskog sistema, u sluèajevima gdje kratki spojevi, kvarovi ili nenormalni uslovi rada uzrokuju struje veæe od nominalne struje, tako da uzroci ovakvih dogaðaja mogu selektivno biti otkriveni prekostrujnim relejima. Tipièna primjena je zaštita od kratkih spojeva, pomoæna zaštita i zaštita od preoptereæenja. Ureðaji WProt familije ispunjavaju zahtjeve u pogledu ogranièenog prostora za ugradnju pa se praktièno i koriste u takvim sluèajevima.

Glavne karakteristike

  • Prekostrujna zaštita projektovana je prema broju faza (3x [I>,I>>];2x[I>,I>>])
  • Može se naruèiti trofazni ili dvofazni tip (3f, 2f)
  • Dvofazni tip se može kompletirati sa 3I0>, 3I0>> zemljospojnim prekostrujnim relejima (2f I0)
  • Ako je potrebna samo zemljospojna zaštita 3I0> relej se može kompletirati sa zemljospojnim usmjerenim dejstvom (I0 j)
  • Prekostrujni releji mogu se posebno podesiti na nezavisnu ili zavisnu karakteristiku
  • Zavisna karakteristika može se podesiti na normalno inverznu, veoma inverznu, ekstremno inverznu i "dugotrajnu zemljospojnu inverznu" karakteristiku
  • Pomoæu digitalne softverske matrice rad svakog prekostrujnog releja i dva dodatna tajmera se može povezati sa izlaznim relejima
  • Prekostrujni releji mogu se podesiti procentualno u odnosu na vrijednost struje glavnog strujnog mjernog transformatora, koju je takoðe potrebno podesiti
  • Radno podruèje (najveæe i najmanje vrijednosti ugla) kao i opseg ugla histerezisa zemljospojnog releja mogu se posebno podesiti
  • Zaštita je opremljena i ugraðenim sistemom samonadzora koji se može startovati automatski ili ruèno
  • Osam LED dioda koje daju informacije o radu ureðaja, èetiri izlazna releja
  • Programiranje (podešavanje) samo preko optièkog kabla
  • Podešavanje zaštite može se izvesti pomoæu PC raèunara (npr. laptop raèunar) ili pomoæu centralnog raèunara (SCADA)
Na osnovu prethodnih karakteristika mogu se naruèiti èetiri tipa ureðaja:
  • DTI2-WP-3f
  • DTI2-WP-2f
  • DTI2-WP-2f I0
  • DTI2-WP-I0 j
Podešavanje i provjera zaštite, ispisivanje podataka, dogaðaja i signala, podešavanje softverske matrice i automatskih signala (poruka) moguæe je vršiti pomoæu eksternog PC raèunara (laptop) ili drugog eksternog raèunara. Zajedno sa ureðajem isporuèuje se i odgovarajuæi softver za rukovanje i podešavanje.

Tehnièki podaci

Nominalna sekundarna struja, In
Nominalna sekundarna zemljospojna struja, Ino
(mogu se dati druge vrijednosti pri narudžbi)
 1 A ili 5 A
0,1 A, 1 A ili 5 A
Primarna struja glavnog strujnog transformatora, podesiva 50 do 1500 A, korak: 25 A
Zemljospojni glavni strujni transformator
Primarna struja, podesiva
Toroidalni tip transformatora, prenosni odnos

50 do 1500 A, korak: 25 A
150/5 A
Kapacitet preoptereæenja, kontinualnog
1 s		 2xIn
100xIn (In=1 A)
50xIn (In=5 A)
Dinamièka strujna granica 100xIn
Taènost, prekostrujni releji (preko 50%)
digitalni tajmeri
 ± 2%
± 3 ms (pri koraku 10 ms)
± 12 ms (pri koraku 1 s)
Omjer otpuštanja, prekostrujni releji (prema zahtjevu) 95%
Prekostrujni releji, opseg podešavanja,
u procentima struje glavnog strujnog transformatora
viša i niža proradna vrijednost, prekostrujni releji
zemljospojni releji
toroidalni tip strujnog transformatora
Opseg
50-2500%
10-104%
10-104‰
Korak
5%
2%
2‰
Tajmeri, opseg podešavanja
 0 do 60000 ms 10 ms
Konstanta zavisne karakteristike k=0,02...1, sa korakom 0,02
Eksterna komunikacija RS 232/optièki kabl
Eksterna komunikacija, brzina prenosa (BaudRate) 150 do 19200 2x
Dnevni automatski samonadzor, vrijeme startovanja 0 do 23 h 59 min 1 min
Automatski samonadzor, blokada do 60 min
Broj izlaznih releja
(programabilnih pomoæu softverske matrice)
 4 kom
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
250 V
8 A
16 A

0,25 A
0,14 A
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
 220 V ili 110 V
88 V do 310 V
Dozvoljena temperatura ambijenta 0o do 50o C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 µs
Test poremeæaja (IEC 255) 2.5 kV, 1 MHz
Test elektrostatièkog pražnjenja (ESD; IEC 801-2) 8 kV
Burst test, (IEC 801-4) 2 kV

Dizajn, velièina


Digitalna prekostrujna zaštita DTI2-WP smještena je u zatvoreno èelièno kuæište otporno na uticaj prašine, mikroprocesorski je kontrolisana. Kuæište se može montirati na standardnu W-šinu, širina na šini je 120 mm. 16 terminala smješteno je na prednjoj ploèi kuæišta, preko njih se ostvaraju eksterne veze. Konektori za optièke kablove nalaze se u gornjem lijevom dijelu prednje ploèe kuæišta.

Širina
Visina
Dubina
120 mm
90 mm
90 mm

Podaci za narudžbu

  • Tip ureðaja (npr. DTI2-2f I0)
  • Nominalna struja (1A, 5A)
  • Napajanje zemljospojnih releja (glavni strujni transformator, toroidalni strujni transformator)
  • U sluèaju toroidalnog strujnog transformatora, prenosni odnos (150/5 A ili drugi)
  • Tip kontakta zaštite (NC ili NO)
  • Ako je potreban izlazni kontakt za alarm nadzornog sistema potrebno je naruèiti NC kontakt K4
