DTI2-EP
|
|
| DIGITALNA PREKOSTRUJNA ZAŠTITA |
| |
| Kompleksna digitalna prekostrujna zaštita
tip DTI2-EP dio je familije ureðaja EuroProt. Ovaj kratak opis sadrži posebne
podatke o ovom tipu zaštite. Opšte i zajednièke karakteristike EuroProt
familije ureðaja mogu se naæi u opisu sistema EuroProt. Ujedno, za potpuno
razumijevanje rada ureðaja, preporuèuje se da se proèitaju i ovaj kratak
opis, kao i opšte informacije o sistemu. |
| |
|
| |
| Primjena
|
| |
| Kompleksna digitalna prekostrujna zaštita
tip DTI2-EP sa nezavisnom ili zavisnom vremenskom karakteristikom koristi
se u postrojenjima za proizvodnju, prenos i distribuciju, kao i na potrošaèkom
kraju elektroenergetskog sistema, u sluèajevima gdje kratki spojevi, greške
ili nenormalni uslovi rada uzrokuju struje veæe od nominalne struje, tako
da uzroci ovakvih dogaðaja mogu selektivno biti otkriveni prekostrujnim
relejima. Tipièna primjena je zaštita od kratkih spojeva, pomoæna zaštita
i zaštita od preoptereæenja. |
| |
| Glavne karakteristike |
| |
- Prekostrujna zaštita projektovana je prema broju faza (3x [I>,I>>];
2x[I>,I>>])
- Može se naruèiti trofazni ili dvofazni tip (3f, 2f)
- Zaštita se može kompletirati zemljospojnim prekostrujnim relejima
(3I0>,3I0>>)
- 3I0> relej se može kompletirati sa zemljospojnim usmjerenim
dejstvom (I0 )
- Prekostrujni releji mogu se posebno podesiti na nezavisnu ili zavisnu
karakteristiku
- Zavisna karakteristika može se podesiti na normalno inverznu, veoma
inverznu, ekstremno inverznu i "dugotrajnu zemljospojnu inverznu"
karakteristiku, prema sljedeæim jednaèinama:
|
Normalno inverzna
|
Veoma inverzna
|
Ekstremno inverzna
|
Dugotrajna zemljospojna inverzna
|
|
t = k * 0,14 / (I0,02-1)
|
t = k * 13,5 / (I-1)
|
t = k * 80 / (I2-1)
|
t = k * 120 / (I-1)
|
- Pomoæu digitalne softverske matrice rad svakog prekostrujnog releja
i dva dodatna tajmera se može povezati sa izlaznim relejima
- Prekostrujni releji mogu se podesiti procentualno u odnosu na vrijednost
struje glavnog strujnog mjernog transformatora, koju je takoðe potrebno
podesiti
- Radno podruèje (najveæe i najmanje vrijednosti ugla) kao i opseg
ugla histerezisa (omjer otpuštanja) zemljospojnog releja mogu se posebno
podesiti
- Programiranje, provjera, èitanje memorisanih vrijednosti, prijem on-line
informacija izvodi se pomoæu ugraðenog komandnog intertejsa (6 tastera,
LCD displej sa 2x16 karaktera)
- Podešavanje zaštite može se izvesti i pomoæu PC raèunara (npr. laptop
raèunar) ili pomoæu centralnog raèunara (SCADA)
- Zaštita je opremljena i ugraðenim sistemom samonadzora
|
| Princip rada |
| |
Ulazne struje ureðaja se kroz induktivni pomoæni
strujni transformator i analogni niskopropusni filter prosljeðuju na multiplekser,
zatim na kolo za semplovanje i zadršku, gdje se sve ulazne velièine sempluju
sa periodom 0,5 ms, a zatim se prosljeðuju na posebne prekostrujne stepene.
Vremensko kašnjenje svakog od osam prekostrujnih releja može se posebno
podesiti. Vrijednosti za viši i niži stepen zaštite takoðe se mogu posebno
podesiti.
Inverzne karakteristike mogu se izabrati prema gornjim jednaèinama.
Radni opseg ugla (npr. sinj , cosj
, 45o) može se izabrati za usmjereni zemljospojni relej (I0
).
Logièke veze izmeðu jedinica zaštite kao i tajmera i izlaznih releja mogu
se programirati pomoæu digitalne (softverske) matrice.
Kontinualni i periodièni sistem nadzora ugraðen je u ureðaj. Kontinualni
sistem nadzora provjerava napon napajanja. Periodièni sistem nadzora startuje
se dnevno u prethodno podešeno vrijeme, kao i ruèno pomoæu kontrolnog menija.
Oba sistema u sluèaju greške daju alarm i poruku na LCD displeju.
U sluèaju prorade zaštite takoðe se pojavljuje poruka na LCD displeju.
Prorade zaštite se memorišu registratorom sa memorijom od 50 dogaðaja, registratorom
redoslijeda dogaðaja sa rezolocijom od 1 ms i memorijom od 300 dogaðaja.
Memorisane vrijednosti mogu se proèitati preko serijske linije. |
| |
| Tehnièki podaci |
| |
Nominalna sekundarna struja, In
Nominalna sekundarna zemljospojna struja, In 0
(mogu se dati druge vrijednosti pri narudžbi)
|
1 A ili 5 A
0,1 A, 1 A ili 5 A
|
| Primarna struja glavnog strujnog transformatora, podesiva |
50 do 1500 A, korak: 15 A |
Zemljospojni glavni strujni transformator
primarna struja, podesiva
toroidalni tip, odnos |
50 do 1500 A, korak: 15 A
150/5 A |
Kapacitet preoptereæenja, kontinualnog
1 s |
4xIn
100xIn (In=1 A)
50xIn (In=5 A) |
| Dinamièka strujna granica |
100xIn |
Taènost, prekostrujni releji (preko 50%)
digitalni tajmeri
|
± 2%
± 3 ms (pri koraku 10 ms)
± 12 ms (pri koraku 1 s) |
| Omjer otpuštanja , prekostrujni releji (prema zahtjevu) |
95% |
Prekostrujni releji, opseg podešavanja,
u procentima struje glavnog strujnog transformatora
proradne vrijednosti struja prekostrujnih releja
zemljospojni releji
toroidalni tip strujnog transformatora
|
Opseg
50-2500%
10-104%
10-104‰
|
Korak
5%
5%
5‰ |
| Tajmeri, opseg podešavanja |
0 do 60000 ms |
10 ms |
| Konstanta zavisne karakteristike |
k=0,02...1 |
0,02 |
| Dodatni tajmer T1, opseg podešavanja |
0 do 60000 ms |
10 ms |
| Dodatni tajmer T2, opseg podešavanja |
0 do 600 s |
1 s |
| Eksterna komunikacija |
RS 232/optièki kabl |
|
| Eksterna komunikacija, brzina prenosa (BaudRate) |
150 do 19200 |
2x |
| Dnevni automatski samonadzor, vrijeme startovanja |
0 do 23 h 59 min |
1 min |
| Automatski samonadzor, blokada |
do 60 min |
Broj izlaznih releja
(programabilnih pomoæu softverske matrice)
|
8, 12 ili 16 kom |
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms |
250 V
8 A
16 A
0,25 A
0,14 A |
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
|
220 V ili 110 V
88 V do 310 V |
| Dozvoljena temperatura ambijenta |
0o do 50o C |
| Test izolacije (IEC 255) |
2 kV, 50 Hz
5 kV, 1.2/50 µs |
| Test poremeæaja (IEC 255) |
2.5 kV, 1 MHz |
| Test elektrostatièkog pražnjenja (ESD; IEC 801-2) |
8 kV |
| Burst test, (IEC 801-4) |
2 kV |
|
| |
| Dizajn, velièina |
| |
|

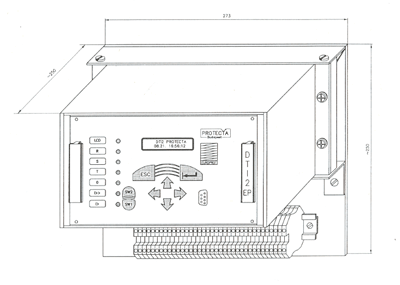

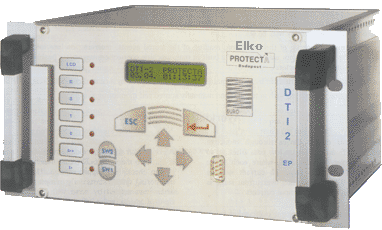

Kompleksna digitalna prekostrujna zaštita tip DTI2-EP je EuroProt ureðaj
i dizajniran je u dvije razlièite verzije. Jedna se može ugraditi u standardni
19" rek (VANA), a druga je u nezavisnom kuæištu. Postoje tri razlièite
velièine ureðaja koje se biraju zavisno od zadatih funkcija zaštite. Širine
su 235, 341 ili 448 mm. Ostale velièine date su na slici (visina 250 mm,
dubina 250 mm).
|
| |
| Opcije |
| |
- Registrator poremeæaja (pogledati poseban opis)
- SCADA interfejs (pogledati informacije o EuroProt sistemu)
- Izlazni kontakti sa prekidnom moæi 4 A DC
|
| |
| Podaci za narudžbu |
| |
|
Tip
|
DTI2-EP
|
3f
|
I0
|
12K
|
8D
|
|
(primjer)
|
|
broj faza
|
zemljospojna zaštita
|
broj izlaznih kontakata
|
broj digitalnih ulaza
|
|
| |
- Nominalna struja (1A, 5A)
- Napajanje zemljospojnih releja (glavni strujni transformator, toroidalni
strujni transformator)
- Tip kontakta zaštite (NC ili NO)
|
|
|
