DTD2-EP, DTD3-EP
|
|
| DIGITALNA DIFERENCIJALNA ZAŠTITA
|
| |
| Digitalna diferencijalna zaštita tip DTD2-EP
dio je familije ureðaja EuroProt. Ovaj kratak opis sadrži posebne podatke
o ovom tipu zaštite. Opšte i zajednièke karakteristike EuroProt familije
ureðaja mogu se naæi u opisu sistema EuroProt. Ujedno, za potpuno razumijevanje
rada ureðaja, preporuèuje se da se proèitaju i ovaj kratak opis, kao i opšte
informacije o sistemu. |
| |
|
| |
| Primjena |
| |
| Digitalna trofazna diferencijalna zaštita,
tip DTD2-EP, koristi se kao selektivna i brza zaštita od kratkih spojeva
dvonamotajnih transformatora ("2" u oznaci tipa znaèi dva namotaja),
ili tronamotajnih transformatora ("3" u oznaci tipa znaèi tri
namotaja), generatora i generator-transformator blokova. |
| |
| Glavne karakteristike |
| |
- Bez dodatnog vezivanja pomoænih strujnih transformatora za prilagoðenje
prenosnog odnosa, ili vektorske rotacije zbog grupe veze transformatora
- Karakteristika ureðaja se može proizvoljno podesiti
- Nagib prema srednjoj vrijednosti struja na obje strane
- Neosjetljivost na struju magnetiziranja transformatora
- Ugraðeni prekostrujni releji na obje strane
- Osjetljivi zemljospojni relejsa nezavisnim vremenskim kašnjenjem na
niskonaponskoj strani strujnog transformatora, kao opcija
- Zaštita prekidaèa na niskonaponskoj strani strujnog transformatora,
kao opcija
- Moderan i jednostavan digitalni naèin podešavanja
- Moguænost brze provjere podešenih podataka
- Zaštita od neovlaštenog pristupa i rukovanja
- Jednostavnije i lakše rukovanje ureðajem pomoæu eksternog PC-a
- 8 izlaznih kontakata programabilnih pomoæu digitalne softverske matrice
- 8 digitalnih optokaplerskih ulaza programabilnih pomoæu digitalne
softverske matrice
- Trenutno pojavljivanje poruka na LCD displeju pri proradi zaštite
- Komunikacioni kanal preko serijskog RS 232 porta ili optièkog kabla
- Registrator dogaðaja sa memorijom za 50 dogaðaja i registrator slijeda
dogaðaja sa memorijom 300 dogaðaja i rezolucijom 1 ms
- Sat realnog vremena sa sinhronizacijom pomoæu eksternog PC raèunara
ili lokalnog radio predajnika
- Nezavisni registrator poremeæaja (opcija) PCB, familije DIGIPROT,
može se ugraditi u ureðaj i može registrovati struje i napone kao analogne
ili digitalne signale, te može snimiti period od 50, 100 ili 150 s.
|
| Princip rada |
| |
|
Analogni strujni i naponski ulazni signali vode se kroz pomoæne mjerne
transformatore i niskopropusne filtre ka multiplekseru, kolu odabiranja
i zadrške i A/D konvertoru.
Podešavanje strujnog balansa diferencijalne zaštite je veoma jednostavno.
Primarne struje strujnih transformatora na jednoj i drugoj strani u Amperima,
i nominalna struja transformatora procentualno u odnosu na njih, treba
da budu podešene.
Ugao rotacije u skladu sa grupom veze transformatora (npr. Yd11) može
se podesiti pomoæu odgovarajuæeg parametra (podesivog od 0-11, 12 grupa).
Posebne sekcije na karakteristici imaju sljedeæe znaèenje:
f1% - podešenje prve, horizontalne sekcije karakteristike odreðuje osnovnu
osjetljivost diferencijalne zaštite procentualno u odnosu na podešenu
vrijednost nominalne struje transformatora.
f2% - podešenje nagiba druge sekcije karakteristike. Neophodno je za kompenzovaciju
opsega regulaciog transformatora. Ova sekcija je linija koja polazi iz
koordinatnog poèetka.
f3% - podešenje treæe sekcije. Neophodno je kompenzovati zasiæenje strujnih
transformatora, pa je njen nagib uvijek tga=2,
i polazi sa vertikalne ose iz taèke (-f3%).
f2h% - podešenje blokade drugog harmonika je neophodno zbog izbjegavanja
pogrešnog iskljuèenja zbog struje magnetiziranja transformatora. Iskljuèenje
se blokira ako je sadržaj drugog harmonika diferencijalne struje u procentima
veæi od podešene vrijednosti.
Id>> - podešenje visoke vrijednosti struje. Ako je diferencijalna
struja veæa od podešene, zaštita iskljuèuje bez nagiba. Tada je vrijeme
djelovanja kraæe (15-20 ms).
Prekostrujni relej ima jedan stepen na strani 1 i dva stepena na strani
2. Kao opcija, može se koristiti dodatni tajmer za zaštitu prekidaèa.

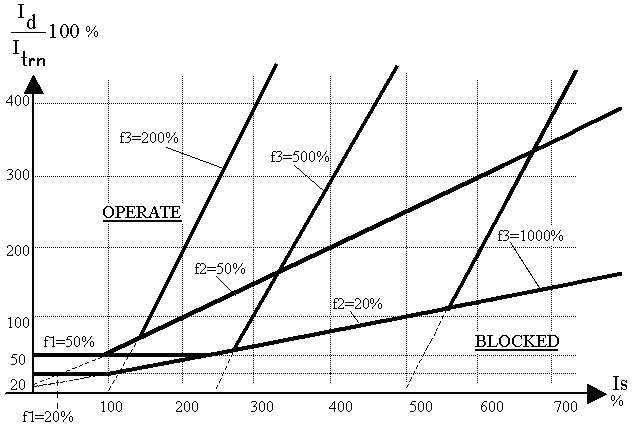

Karakteristika iskljuèenja data je na Slici 1.
Slika 1.
|
| |
| Tehnièki podaci |
| |
Nominalna sekundarna struja, In
|
1 A ili 5 A |
Kapacitet preoptereæenja, kontinualnog
1 s |
4xIn
100xIn (In=1 A)
50xIn (In=5 A) |
| Dinamièka strujna granica |
100xIn |
Taènost, prekostrujni releji (preko 50%)
digitalni tajmeri
|
± 2%
± 3 ms (korak 10 ms)
± 12 ms (korak 1 s) |
| Omjer otpuštanja, prekostrujni i naponski relej |
95% |
| Vrijeme djelovanja pri djelovanju diferencijalnog stepena za velike
struje |
25-30 ms15-20 ms |
| Broj digitalnih optokaplerskih ulaza |
8 kom |
| Broj izlaznih kontakata |
16 kom |
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms |
250 V
8 A
16 A
0,25 A
0,14 A |
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
|
220 V ili 110 V
88 V do 310 V |
| Dozvoljena temperatura ambijenta |
0o do 50o C |
| Test izolacije (IEC 255) |
2 kV, 50 Hz
5 kV, 1.2/50 µs |
| Test poremeæaja (IEC 255) |
2.5 kV, 1 MHz |
| Test elektrostatièkog pražnjenja (ESD; IEC 801-2) |
8 kV |
| Burst test, (IEC 801-4) |
2 kV |
| Opsezi podešavanja:Glavni strujni transformator na strani 1, nominalna
primarna struja, AV1 |
50-1500 A, korak 25 A |
| Glavni strujni transformator na strani 2, nominalna primarna struja,
AV2 |
50-1500 A, korak 25 A |
| Nominalne stuje transformatora, Ibe1, Ibe2 |
20-270%, korak 2% |
| Diferencijalna zaštita, iskljuèenje bez nagiba, Id>> |
800-2500%, korak 50% |
| Karakteristika, osnovna osjetljivost, f1 |
20-50%, korak 2% |
| Karakteristika, nagib druge sekcije, f2 |
20-50%, korak 2% |
| Karakteristika, nagib treæe sekcije, f3 |
20-50%, korak 2% |
| Blokada drugog harmonika potezne struje, f2h |
10-30%, korak 2% |
| Prekostrujni releji, vrijednost detekcije |
50-2500%, korak 5% |
| Tajmeri |
0-60000 ms, korak 10 ms |
| Eksterna komunikacija |
RS 232/optièki kabl |
| Eksterna komunikacija, brzina prenosa (BaudRate) |
150 do 19200, korak:2x |
| Broj podstanica u sistemu |
0-254 |
| Broj ureðaja u podstanici |
0-254 |
|
| |
| Dizajn, velièina |
| |
| Ureðaj je èlan familije EuroProt i dizajniran je u dva oblika.
Jedan je pogodan za ugradnju u standardni 19" rek, a drugi se montira
na komandnu ploèu. Velièina zavisi od izabranog dizajna. |
| |
|
Dizajn
|
Širina
|
Visina
|
Dubina
|
|
Za 19" rek
|
483 mm
|
132,5 mm
|
201 mm
|
|
Za ploèu (DTD2-EP)
|
384 mm
|
250 mm
|
250 mm
|
|
Za ploèu (DTD3-EP)
|
490 mm
|
250 mm
|
250 mm
|
|
| |
| Opcije |
| |
- Digitalni registrator poremeæaja (pogledati poseban opis)
- SCADA konekcija (pogledati opis EuroProt sistema)
- Izlazni releji sa prekidnom moæi 4 A
- Osjetljivi zemljospojni relej na srednjenaponskoj strani
|
| |
| Podaci za narudžbu |
| |
- Tip zaštite (DTD2-EP)
- Nominalna struja strujnog transformatora (1 A, 5 A, nezavisno se
bira za obje strane)
- Pomoæni DC napon (220 V, 110 V)
- Opcije
|
|
|
