DMV-WP

 OmegaProt familija
DIGITALNA ZAŠTITA MOTORA

Digitalna zaštita motora, tip DMV-WP, pripada familiji ureðaja WProt. Karakteristike ureðaja iz ove familije sliène su karakteristikama ostalih ureðaja koje proizvodi PROTECTA Co.Ltd. ali su izuzetno manjih dimenzija i njihova montaža je veoma jednostavna. Ureðaje je moguæe montirati na standardnu W-šinu, koja se èesto koristi u elektroenergetskim postrojenjima. Ovakav dizajn omoguæava veoma široku primjenu ureðaja.

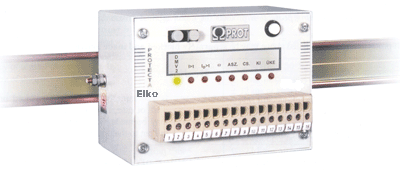

DMV-OP

Glavne karakteristike WProt familije

  • Mikroprocesorski ureðaji malih dimenzija sa moguænošæu montaže na standardnu W-šinu
  • Manji su od ostalih ureðaja sliènih karakteristika
  • Tri analogna ulaza (za ulazne struje, napone)
  • Èetiri nezavisna izlazna relejna kontakta koji se mogu programirati pomoæu digitalne softverske matrice
  • Dva konektora za optièki kabl (predajnik, prijemnik) za komunikaciju sa SCADA sistemom ili sa PC raèunarom, za programiranje ureðaja, prijem on-line informacija, èitanje memorisanih vrijednosti
  • Osam signalnih LED dioda na prednjoj ploèi za dodatne informacije o radu ureðaja
  • Taster za prijem signala i za deaktiviranje aktivnih releja
  • Terminali na prednjoj ploèi kuæišta

Primjena

Digitalna zaštita motora, tip DMV-WP, primjenjuje se uglavnom kao složena višestrana zaštita skupih trofaznih visokonaponskih motora u industrijskim postrojenjima i sistemima pomoænog napajanja elektroenergetskih sistema.

Glavni zadaci zaštite motora:

  • Zaštita od kratkih spojeva omoguæava brzo iskljuèenje pri dvofaznim i trofaznim kratkim spojevima na statorskom namotaju motora, na konektorima ili napojnom kablu do glavnih strujnih transformatora
  • Zaštita od zemljospojeva omoguæava iskljuèenje pri pojavi zemljospoja na statorskom namotaju motora, na konektorima ili napojnom kablu do glavnih strujnih transformatora (ili toroidalnog strujnog transformatora
  • Zaštita od preoptereæenja radi kao ureðaj za odreðivanje termièke slike motora, tj. odreðuje pregrijavanje motora na osnovu vrijednosti struje i termièkih karakteristika motora, i prvo daje alarm, a zatim iskljuèuje motor u sluèaju opasnog pregrijavanja. Zaštita raèuna pregrijavanje Q(t) i hlaðenje motora Qh(t) na osnovu sljedeæih jednaèina:

    Q(t) = Q0 + ( Qn (Ik / Inm)2 - Q0)(1 - e-t/Tm), i Qh(t) = Q0e-t/Th

    gdje su:
    Inm - nominalna struja motora
    Qn - porast temperature pri nominalnoj struji motora Inm
    Q(t) - interni porast temperature motora nakon perioda t
    Q0 - prethodno pregrijavanje motora
    Tm - vremenska konstanta zagrijavanja i hlaðenja motora pri rotaciji
    Th - vremenska konstanta hlaðenja motora pri mirovanju

  • Zaštita od ponovnog starta pregrijanog motora spreèava rad motora ako je pregrijan zbog prethodnog pregrijavanja ili bilo kog drugog razloga, sve dog se ne ohladi do podešene temperature
  • Zaštita od asimetrije štiti motor od nenormalnog zagrijavanja statora i rotora zbog ispada faze, dvofaznog rada, ili asimetrije uzrokovane kvarom na visokonaponskom mrežnom nivou
  • Zaštita od gubitka optereæenja je neophodna u nekim pogonima (npr. motor pogoni pumpu) i iskljuèuje motor ako je iznenadni gubitak optereæenja opasan zbog tehnoloških razloga
  • Zaštita motora sa teškim uslovom starta omoguæava da podešena vrijednost pregrijavanja motora sa dugim vremenom startovanja i teškim startnim optereæenjem bude veæa od one u normalnim uslovima rada pošto je to uslov hladnog starta, a pored toga omoguæava i sigurnu zaštitu od pregrijavanja u normalnim uslovima rada motora
  • Zaštita od ošteæenja rotora štiti motor od ozbiljnih ošteæenja pri startovanju kod relativno brzih iskljuèenja
Svaka prethodna funkcija zaštite može se posebno blokirati ili aktivirati.

Podešavanje i provjera zaštite, ispisivanje podataka, dogaðaja i signala, podešavanje softverske matrice i automatskih signala (poruka) moguæe je vršiti pomoæu eksternog PC raèunara (laptop) ili drugog eksternog raèunara. Zajedno sa ureðajem isporuèuje se i odgovarajuæi softver za rukovanje i podešavanje.

Tehnièki podaci

Nominalna sekundarna struja, In
Nominalna sekundarna zemljospojna struja, In0		 1 A ili 5 A
0,1 A, 1 A ili 5 A
Primarna struja napojnog strujnog transformatora 50-1500 A, korak 25 A
Zemljospojni strujni transformator, nominalna primarna struja
odnos primarne struje u sluèaju toroidalnog tipa		 50-1500 A
150/5 A
Nominalna frekvencija 50 Hz
Kapacitet preoptereæenja, kontinualnog
1 s		 2xIn
100xIn (In=1 A), 50xIn (In=5 A)
Dinamièka strujna granica 100xIn
Opsezi podešavanja
Nominalna struja motora, Inm, procentualno u odnosu na vrijednost primarne struje glavnog strujnog transformatora, Inm/In 30-120%, korak 2%
Minimalna struja granice radnog podruèja (fiksna) IIDLE/Inm=15%
Fazni prekostrujni relej, I>/In
vremensko kašnjenje, t(I>)		 50-1500%, korak 10%
0-60000 ms, korak 10 ms
Fazni prekostrujni relej, startna struja Iiz/Inm 200-1200%, korak 10%
Fazni zemljospojni prekostrujni relej, 3I0>/IAV0
vremensko kašnjenje, t(3I0>)		 10-100%, korak 2%
0-60000 ms, korak 10 ms
Nominalni porast temperature motora do temperature ambijenta pri optereæenju Inm Qn=10-100ºC, korak 1ºC
Vrijednost alarmnog signala prethodnog pregrijavanja, procentualno u odnosu na nominalni porast temperature motora Qe/Qn=60-160%, korak 2%
Iskljuèna vrijednost termièkog preoptereæenja (pregrijavanja), procentualno u odnosu na nominalni porast temperature motora Qk/Qn=80-180%, korak 2%
Granièni porast temperature za blokadu komande ponovnog starta, procentualno u odnosu na nominalni porast temperature motora Qt/Qn=60-160%, korak 2%
Vremenska konstanta zagrijavanja i hlaðenja pri rotaciji Tm=2-200 min, korak 1 min
Vremenska konstanta hlaðenja pri mirovanju, procentualno u odnosu na vremensku konstantu pri rotaciji Th/Tm=100-400%, korak 100%
Startna vrijenost zaštite od asimetrije, fiksna I2/In=15%
Relej zaštite od asimetrije sa inverznim definisanim minimalnim vremenom, maksimalno vremensko kašnjenje pri fiksnoj startnoj struji (I2=0,15xIn) tas=10-80 s, korak 2 s
Relej zaštite od asimetrije sa inverznim definisanim minimalnim vremenom, minimalno vremensko kašnjenje pri veoma velikoj startnoj struji I2 tas min=50-500 ms, korak 50 ms
Startna struja zaštite od gubitka optereæenja, procentualno u odnosu na vrijednost nominalne struje motora It>/Inm=30-60%, korak 5%
Vremensko kašnjenje zaštite od gubitka optereæenja t(It)=1-10 s, korak 1 s
Vrijeme startovanja tst=5-100 s, korak 5 s
Podešenje struje pregrijavanja pri teškom startu, za vrijeme startovanja I2/2, fiksno
Zaštita od ošteæenja rotora, poslije perioda startovanja 2xInm, za t>tst
Taènost, strujni releji
tajmeri		 ± 2%
± 3 ms, korak 10 ms
± 12 ms, korak 1 ms
Omjer otpuštanja, strujni releji 95%
Eksterna komunikacija optièki kabl
Eksterna komunikacija, brzina prenosa (BaudRate) 150 do 19200, korak:2x
Dnevni automatski samonadzor, vrijeme startovanja 0 do 23 h 59 min, korak: 1 min
Automatski samonadzor, blokada do 60 min
Broj izlaznih releja 4 kom
Izlazni kontakti, elektriène karakteristike
Nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
250 V
8 A
16 A

0,25 A
0,14 A
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
Opcija (po zahtjevu)		 220 V ili 110 V
88 V do 310 V
48 V
Potrošnja iz DC krugova, osnovno stanje
pri radu		 <7 W
<9 W
Dozvoljena temperatura ambijenta 0º do 50º C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 μs
Test poremeæaja (IEC 255) 2,5 kV, 1 MHz
Test elektrostatièkog pražnjenja (ESD; IEC 801-2) 8 kV
Burst test, (IEC 801-4) 2 kV

Dizajn, velièina

Digitalna zaštita motora DTI2-WP smještena je u zatvoreno èelièno kuæište otporno na uticaj prašine, mikroprocesorski je kontrolisana. Kuæište se može montirati na standardnu W-šinu, širina na šini je 120 mm. 16 terminala smješteno je na prednjoj ploèi kuæišta, preko njih se ostvaraju eksterne veze. Konektori za optièke kablove nalaze se u gornjem lijevom dijelu prednje ploèe kuæišta.

Širina
Visina
Dubina
120 mm
90 mm
90 mm

Podaci za narudžbu

  • Tip zaštite (DMV-WP)
  • Nominalna struja strujnog transformatora (1 A, 5 A)
  • Napajanje zemljospojnih releja (glavni ili toroidalni strujni transformator)
  • Prenosni odnos u sluèaju toroidalnog strujnog transformatora (150/5 A ili drugi)
  • Tip kontakta diferencijalne zaštite sabirnica (NC ili NO)
  • Ako je potreban izlazni kontakt za alarm nadzornog sistema potrebno je naruèiti NC kontakt K4
