DMV-EP
|
 |
| DIGITALNA ZAŠTITA MOTORA |
| |

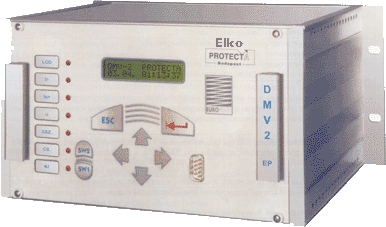

| Digitalna zaštita motora, tip DMV-EP, primjenjuje
se kao složena višestrana zaštita skupih trofaznih visokonaponskih motora
u industrijskim postrojenjima i sistemima pomoćnog napajanja elektroenergetskih
sistema. Za optimalno iskorištenje motora, zaštita se mora primijeniti na
odgovarajući način da bi se izbjegli svi mogući kvarovi, posebno pregrijavanje
motora zbog preopterećenja, i skupo premotavanje namotaja i gubitak proizvodnog
vremena. |
| |
|
| |
| Glavne karakteristike |
| |
- Moderan digitalni metod podešavanja
- Zaštita od neovlaštenog pristupa i podešavanja
- Mogućnost brze provjere podešenih vrijednosti
- Mogućnost brze provjere trenutnih (on-line) vrijednosti radnih podataka,
trenutnu vrijednost temperature motora i sumu brojača rada zaštite
- 4 izlazna kontakta, programabilna pomoću digitalne softverske matrice
- Sat realnog vremena koji je moguće sinhronizovati pomoću eksternog
PC računara ili lokalnog radio predajnika
- RS 232 ili optički kabl za eksternu komunikaciju
- Trenutno pojavljivanje poruka na LCD displeju pri proradi zaštite
- Registrator događaja sa memorijom od 50 događaja i registrator redoslijeda
događaja sa memorijom od 300 događaja i rezolucijom od 1 ms
- Ručno brisanje svih događaja samo pomoću eksternog PC-a
|
| |
| Glavne funkcije |
| |
- Kratkospojna funkcija omogućava brzo isključenje pri dvofaznim
i trofaznim kratkim spojevima na statorskom namotaju motora, na konektorima
ili napojnom kablu do glavnih strujnih transformatora
- Zemljospojna funkcija za isključenje pri pojavi zemljospoja
na statorskom namotaju motora, na konektorima ili napojnom kablu do
glavnih strujnih transformatora (ili toroidalnog strujnog transformatora)
- Funkcija preopterećenja radi kao uređaj za određivanje termičke
slike motora, tj. određuje pregrijavanje motora na osnovu vrijednosti
struje i termičkih karakteristika motora, i prvo daje alarm, a zatim
isključuje motor u slučaju opasnog pregrijavanja. Zaštita računa pregrijavanje
Q(t) i hlađenje motora Qh(t)
na osnovu sljedećih jednačina:
Q(t) = Q0
+ ( Qn (Ik / Inm)2
- Q0)(1 - e-t/Tm),
i Qh(t) =
Q0e-t/Th
gdje su:
Inm - nominalna struja motora
Qn - porast temperature pri nominalnoj
struji motora Inm
Q(t) - interni porast temperature motora
nakon perioda t
Q0 - prethodno pregrijavanje motora
Tm - vremenska konstanta zagrijavanja i hlađenja motora pri rotaciji
Th - vremenska konstanta hlađenja motora pri stajanju
- Funkcija blokade ponovnog starta pregrijanog motora sprečava
rad motora ako je pregrijan zbog prethodnog pregrijavanja ili bilo kog
drugog razloga, sve dog se ne ohladi do podešene temperature
- Funkcija asimetrije štiti motor od nenormalnog zagrijavanja
statora i rotora zbog ispada faze, dvofaznog rada, ili asimetrije uzrokovane
kvarom na visokonaponskom mrežnom nivou
- Funkcija gubitka opterećenja je neophodna u nekim pogonima
(npr. motor pogoni pumpu) i isključuje motor ako je iznenadni gubitak
opterećenja opasan zbog tehnoloških razloga
- Funkcija motora sa teškim uslovom starta omogućava da podešena
vrijednost pregrijavanja motora sa dugim vremenom startovanja i teškim
startnim opterećenjem bude veća od one u normalnim uslovima rada pošto
je to uslov hladnog starta, a pored toga omogućava i sigurnu zaštitu
od pregrijavanja u normalnim uslovima rada motora
- Funkcija zaštite od oštećenja rotora štiti motor od ozbiljnih
oštećenja pri startovanju kod relativno brzih isključenja
Svaka prethodna funkcija zaštite može se posebno blokirati ili aktivirati.
Podešavanje i provjera zaštite, ispisivanje podataka, događaja i signala,
podešavanje softverske matrice i automatskih signala (poruka) moguće je
vršiti pomoću eksternog PC računara (laptop) ili drugog eksternog računara.
Zajedno sa uređajem isporučuje se i odgovarajući softver za rukovanje i
podešavanje. |
| |
| Tehnički podaci |
| |
Nominalna sekundarna struja, In
Nominalna sekundarna zemljospojna struja, In0 |
1 A ili 5 A
0,1 A, 1 A ili 5 A |
| Primarna struja napojnog strujnog transformatora |
50-1500 A, korak 25 A |
Zemljospojni strujni transformator, nominalna
primarna struja
odnos primarne struje u slučaju toroidalnog tipa |
50-1500 A
150/5 A |
| Nominalna frekvencija |
50 Hz |
Kapacitet preopterećenja u strujnim krugovima,
kontinualnog
1 s |
4xIn
100xIn (In=1 A), 50xIn (In=5
A) |
| Dinamička strujna granica |
100xIn |
| Opsezi podešavanja |
| Nominalna struja motora, In,
procentualno u odnosu na vrijednost primarne struje glavnog strujnog
transformatora, In/I |
30-120%, korak 2% |
| Minimalna struja granice radnog područja
(fiksna) |
IIDLE/In=15% |
Fazni prekostrujni relej, startna struja
I>/I
vremensko kašnjenje, t(I>) |
50-1500%, korak 10%
0-60000 ms, korak 10 ms |
Fazni zemljospojni prekostrujni relej,
startna struja 3I0>/I
vremensko kašnjenje, t(3I0>) |
10-100%, korak 2%
0-60000 ms, korak 10 ms |
| Nominalni porast temperature motora do
temperature ambijenta pri opterećenju In |
Qn=10-100ºC,
korak 1ºC |
| Vrijednost alarmnog signala prethodnog
pregrijavanja, procentualno u odnosu na nominalni porast temperature
motora |
Qp/Qn=60-160%,
korak 2% |
| Isključna vrijednost termičkog preopterećenja
(pregrijavanja), procentualno u odnosu na nominalni porast temperature
motora |
Qt/Qn=80-180%,
korak 2% |
| Granični porast temperature za blokadu
komande ponovnog starta, procentualno u odnosu na nominalni porast
temperature motora |
Qb/Qn=60-160%,
korak 2%>/FONT> |
| Vremenska konstanta zagrijavanja i hlađenja
pri rotaciji |
TR=2-200 min, korak 1 min |
| Vremenska konstanta hlađenja pri mirovanju,
procentualno u odnosu na vremensku konstantu pri rotaciji |
TC/TR=100-400%, korak
100% |
| Startna vrijenost zaštite od asimetrije,
fiksna |
I2/In=15% |
| Relej zaštite od asimetrije sa inverznim
definisanim minimalnim vremenom, maksimalno vremensko kašnjenje pri
fiksnoj startnoj struji (I2=0,15xIn) |
tas=10-80 s, korak 2 s |
| Relej zaštite od asimetrije sa inverznim
definisanim minimalnim vremenom, minimalno vremensko kašnjenje pri
veoma velikoj startnoj struji I2 |
tas min=50-500 ms, korak 50
ms |
| Startna struja zaštite od gubitka opterećenja,
procentualno u odnosu na vrijednost nominalne struje motora |
It>/In=30-60%,
korak 5% |
| Vremensko kašnjenje zaštite od gubitka
opterećenja |
t(It)=1-10 s, korak 1 s |
| Vrijeme startovanja |
tst=5-100 s, korak 5 s |
| Kvar u toku startovanja, podešenje struje |
Ist/In=200-800%,
korak 10% |
| Podešenje struje pregrijavanja pri teškom
startu, za vrijeme startovanja |
I2/2, fiksno |
| Zaštita od oštećenja rotora, poslije perioda
startovanja |
2xIn, za t>tst |
Tačnost, strujni releji (preko 50% In)
tajmeri |
± 2%
± 3 ms, korak 10 ms
± 12 ms, korak 1 ms |
| Omjer otpuštanja, strujni releji |
95%, fiksno |
| Eksterna komunikacija |
RS 232/optički kabl |
| Eksterna komunikacija, brzina prenosa (BaudRate) |
150 do 19200, korak:2x |
| Dnevni automatski samonadzor, vrijeme startovanja |
0 do 23 h 59 min, korak: 1 min |
| Automatski samonadzor, blokada |
do 60 min |
| Broj podstanica u sistemu |
0-253 |
| Broj uređaja u podstanici |
0-253 |
| Broj izlaznih releja |
8 kom |
Izlazni kontakti, električne karakteristike
Nominalni napon
struja kontinualnog opterećenja
struja uklopa
struja isklopa pri 220V DC,
čisto omsko opterećenje
L/R=40 ms |
250 V
8 A
16 A
0,25 A
0,14 A |
Pomoćni DC napon (ista napojna jedinica)
Tolerancija napona
Opcija (po zahtjevu) |
220 V ili 110 V
88 V do 310 V
48 V |
Potrošnja iz DC krugova, osnovno stanje
pri radu |
<7 W
<9 W |
| Dozvoljena temperatura ambijenta |
0º do 50º C |
| Test izolacije (IEC 255) |
2 kV, 50 Hz
5 kV, 1.2/50 μs |
| Test poremećaja (IEC 255) |
2,5 kV, 1 MHz |
| Test elektrostatičkog pražnjenja (ESD;
IEC 801-2) |
8 kV |
| Burst test, (IEC 801-4) |
2 kV |
|
| |
| Dizajn, veličina |
| |
Uređaj je član familije EuroProt i dizajniran
je u dva oblika. Jedan je pogodan za ugradnju u standardni 19" rek,
a drugi je u nezavisnom kućištu. Veličina uređaja zavisi od izabranog dizajna
|
Dizajn
|
Širina
|
Visina
|
Dubina
|
|
Za ugradnju u rek
|
483 mm
|
132,5 mm
|
201 mm
|
|
Za montažu na ploču
|
384 mm
|
250 mm
|
250 mm
|
|
| |
| Opcije |
| |
- Registrator poremećaja (pogledati poseban opis)
- SCADA interfejs (pogledati informacije o sistemu EuroProt)
- Izlazni kontakti sa prekidnom moći 4 A
- Optokaplerski digitalni ulazi (u modulima po 8 kom)
|
| Podaci za narudžbu |
| |
- Tip zaštite (DMV-EP)
- Nominalna struja strujnog transformatora (1 A, 5 A)
- Napajanje zemljospojnih releja (glavni ili toroidalni strujni transformator)
- Prenosni odnos u slučaju toroidalnog strujnog transformatora (150/5
A ili drugi)
- Pomoćni DC napon (110 V, 220 V ili drugi)
|
|
|
