DIGIPROT-EP

 EuroProt familija
DIGITALNI REGISTRATOR POREMEÆAJA

Digitalni registrator poremeæaja, tip DIGIPROT-EP, dio je familije ureðaja EuroProt. Ovaj kratak opis sadrži posebne podatke o ovom tipu zaštite. Opšte i zajednièke karakteristike EuroProt familije ureðaja mogu se naæi u opisu sistema EuroProt. Ujedno, za potpuno razumijevanje rada ureðaja, preporuèuje se da se proèitaju i ovaj kratak opis, kao i opšte informacije o sistemu.

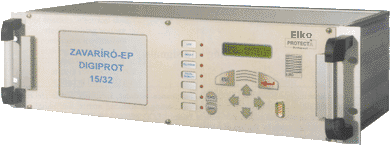

DIGIPROT-EP

Primjena

Digitalni registrator poremeæaja, tip DIGIPROT-EP je razvijen za snimanje i memorisanje analognih signala struja i napona, kao i digitalnih signala.
DIGIPROT-EP registrator poremeæaja pogodan je za registrovanje dogaðaja o djelovanju zaštite, ureðaja automatike, prekidaèa, itd. kada se jave kratki spojevi ili drugi nenormalni uslovi rada na visokonaponskim mrežama, ukljuèujuæi i vrijeme prije ili poslije takvih dogaðaja.

Glavne karakteristike

  • Svaka analogna ulazna ploèa (štampana ploèa, PCB - Printed Circuit Board) sadrži tri identièna transformatora, strujna ili naponska.
  • Maksimalan broj analognih PCB je 5, znaèi maksimalan broj analognih ulaznih kanala koje je moguæe registrovati u jednom ureðaju je 15.
  • Svaka digitalna ulazna PCB sadrži 8 optokaplerskih ulaza.
  • Broj digitalnih PCB varira od 2 do 8. Pošto se podaci memorišu u 16-bitnoj formi, broj digitalnih ulaznih ploèa mora biti paran broj, tj. 16, 32, 48 ili 64 digitalna ulazna kanala mogu se registrovati u svakom ureðaju.
  • Pošto je velièina kuæišta u koje se ugraðuje, kao i broj terminala ureðaja ogranièen, može se ugraditi maksimalno 16 PCB. Analogna ploèa zauzima dva mjesta, pa je maksimalan broj kanala sljedeæi: (2/3)xbroj_analognih_kanala + (1/8)xbroj_digitalnih_kanala + 3 £16 (+2 napojne PCB, 1 CPU).
  • Period odabiranja je 0,5 ms za analogne i 1 ms za digitalne ulaze.
  • Rezolucija konverzije analognih signala je 12-bitna, ali se koristi 15-bitni opseg signala zbog automatske promjene opsega mjerenja.
  • Kapacitet memorije je 1, 2 ili 4 MB SRAM, memorijska kartica ima pomoænu bateriju.
  • Vrijeme snimanja je 25-250 s, zavisno od broja ulaznih kanala i kapaciteta memorije.
  • Digitalno podešavanje parametara za maksimalno trajanje jednog zapisa, vrijeme snimanja prije i poslije signala za start, za naslove odreðenih kanala, za startovanje snimanja uzlaznom ili silaznom ivicom kod svakog digitalnog ulaza, pod/pre-napona/struje svakog od analognih ulaznih kanala, prenosnih odnosa mjernih transformatora.
  • Nezavisan registrator redoslijeda dogaðaja sa memorijom od 300 dogaðaja i vremenskim peèatom.
  • 4 izlazna alarmna releja za signale upozorenja za start, napunjenost memorije 75%, za presnimavanje pri potpuno punoj memoriji, za nadzor unutrašnjih kvarova.
  • RS 232 ili optièki kabl za eksternu serijsku komunikaciju.
  • Windows softver za podešavanje parametara.
  • Windows softver za 24-èasovno memorisanje i èuvanja podataka nekoliko DIGIPROT registratora i releja zaštite sa moguænošæu daljinskog nadzora.
  • Brza provjera podešenih podataka.
  • Zaštita od neovlaštenog pristupa i podešavanja parametara.
  • Moguænost brze provjere trenutnih vrijednosti (stanja ulaznih kanala).
  • Sat realnog vremena koji se može sinhronizovati pomoæu PC raèunara ili lokalnog radio predajnika.
  • Poruke na LCD displeju pri snimanju.
  • Podešavanje i provjera parametara digitalnog registratora poremeæaja, pregled snimljenih podataka, dogaðaja i signala, podešavanje softverske matrice i automatskih signala (poruka) vrši se pomoæu ugraðenog LCD displeja sa 2x16 karaktera i šest tastera na interaktivan naèin pomoæu sistema menija, ili pomoæu eksternog PC raèunara sa odgovarajuæim softverom.
Tehnièki podaci

Analogni kanali
Nominalni sekundarni napon, Un 100 V, 200 V, 100/Ö3, 200/Ö3 ili drugi
Nominalna sekundarna struja, In 1 A, 5 A ili druga
Nominalni primarni napon 0-60000 V
Nominalna primarna struja 0-9999 A
Naslov kanala (podesiv)
 Max 16 karaktera
Kapacitet termièkog preoptereæenja,
kontinualno
1 s
Naponsko, kontinualno
4xIn
100xIn (In=1 A), 50xIn (In=5 A)
1,3xUn
Dinamièka strujna granica 100xIn
Digitalni kanali
Ulazni naponi 12-220 V, prema zahtjevu
Naslov kanala (podesiv) Max 16 karaktera
Opšti podaci
Broj ulaznih kanala 6, 9, 12 ili 15
Broj digitalnih kanala 16, 32, 48 ili 64
Izlazni releji signala upozorenja 4 kom
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
250 V
8 A
16 A

0,25 A
0,14 A
Eksterna komunikacija RS 232/optièki kabl
Eksterna komunikacija, brzina prenosa (BaudRate) 150 do 19200, korak:2x
Broj podstanica u sistemu 0-253
Broj ureðaja u podstanici 0-253
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
 220 V ili 110 V
88 V do 310 V
Dozvoljena temperatura ambijenta 0o do 50o C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 µs
Test poremeæaja (IEC 255) 2.5 kV, 1 MHz
Test elektrostatièkog pražnjenja (ESD; IEC 801-2) 8 kV
Burst test, (IEC 801-4) 2 kV

Dizajn, velièina

Digitalni registrator poremeæaja DIGIPROT-EP èlan je familije ureðaja EuroProt i ima dva razlièita dizajna. Jedan je pogodan za ugradnju u standardni 19" rek, drugi se može montirati na komandnu ploèu. Velièina zavisi od izabranog dizajna. Ureðaj je kontrolisan mikroprocesorima i modularne je strukture.
Postoje dvije verzije kuæišta ureðaja. Velièine su date u tabeli:

Dizajn
Širina
Visina
Dubina
Za 19" rek
483 mm
132,5 mm
201 mm
Za ploèu
490 mm
250 mm
250 mm

Težina ureðaja je 8 kg.

Podaci za narudžbu

  • Tip ureðaja (DIGIPROT-EP)
  • Napon pomoæne baterije (220 V, 110 V ili drugi)
  • Nominalni sekundarni napon naponskog transformatora (100 V, 200 V, 100/Ö3, 200/Ö3 ili drugi)
  • Nominalna sekundarna struja strujnog transformatora (1 A, 5 A ili druga)
  • Windows softver za podešavanje (da ili ne)
  • Potrebna memorija (1, 2 ili 4 MB)
