DGBV-EP
|
|
| DIGITALNA ZAŠTITA GENERATORA
I GENERATOR-TRANSFORMATOR BLOKOVA |
| |
| Digitalna zaštita generatora i generator-transformator
blokova, tip DGBV-EP, dio je familije ureðaja EuroProt. Ovaj kratak opis
sadrži posebne podatke o ovom tipu zaštite. Opšte i zajednièke karakteristike
EuroProt familije ureðaja mogu se naæi u opisu sistema EuroProt. Ujedno,
za potpuno razumijevanje rada ureðaja, preporuèuje se da se proèitaju i
ovaj kratak opis, kao i opšte informacije o sistemu. |
| |
|
| |
| Primjena |
| |
| Ureðaj DGBV-EP je kompleksan sistem koji se
sastoji od nekoliko mikroprocesorskih jedinica EuroProt familije. Pojedini
ureðaji koji su u sastavu ovog kompleksnog sistema ispunjavaju specifiène
uslove rada prema zahtjevima korisnika.
Pri projektovanju DGBV-EP digitalne zaštite generatora i generator-transformator
blokova uzeti su obzir sljedeæi zahtjevi:
- pokrivanje svih zadataka zaštite i automatike vezanih za štiæene objekte
- optimalna dodjela funkcija zaštite mjernim transformatorima
- obezbjeðenje neophodnih funkcija pomoæne zaštite
- zadovoljenje individualnih i posebnih zahtjeva korisnika
- optimalna cijena rješenja
|
| |
| Glavne karakteristike |
| |
|
Konfiguracija kompleksne zaštite:
- nezavisni rekovi u kabinetu ili kabinetima, napajani preko nezavisnih
napojnih jedinica
- individualni EuroProt ureðaji zaštite u svakom reku, sa posebnim vezama
prema mjernim transformatorima
- potpuno numerièka obrada signala
- individualne funkcionalne jedinice šalju komande i signale iskljuènoj
matrici lociranoj u nezavisnoj jedinici, gdje se, u skladu sa podešenim
parametrima, svaki signal zaštitnih funkcija usmjerava prema odgovarajuæoj
jedinici. Pojedine interakcije mogu se omoguæiti ili onemoguæiti prema
potrebi
- signali i informacije mogu se primati od pomoænih ureðaja zaštite
(gasna zaštita, temperaturna zaštita)
- kontinualni nadzor iskljuènih krugova prekidaèa
- individualna komunikacija sa svakom jedinicom u reku, signalizacija
pomoæu LED dioda, prikaz numerièkih vrijednosti i tekstualnih poruka
- rekovi su vezani u fiber-optièke petlje, nadzire ih poseban program
za nadzor i podešavanje
- digitalni registrator dogaðaja, za registrovanje komandi individualnih
ureðaja zaštite sa rezolucijom od 1 ms, i za registraciju mjerenih analognih
signala
Uobièajene funkcije zaštite i automatike su:
- diferencijalna zaštita generatora, transformatora, pomoænog transformatora
i cijelog bloka
- prekostrujna zaštita
- zaštita pobude
- podimpedantna zaštita
- zaštita od preoptereæenja i prekostrujna zaštita sa definisanim vremenom
- zaštita od nesimetriènog optereæenja
- prenaponska zaštita
- zaštita od povratne snage
- zemljospojna zaštita statora
- zemljospojna zaštita rotora
- višestepena nad/podfrekventna zaštita
- automatski sinhronizator, koji se može automatski iskljuèiti u sluèaju
prorade zaštite
Hardverske karakteristike individualnih ureðaja:
- potpuno numerièki ureðaj sa sopstvenim A/D konvertorima, DSP procesorima
i posebnim glavnim procesorom
- optokaplerski ulazi
- izlazni kontakti
- tip kontakta (NC ili NO) može se posebno birati za svaki kontakt pri
narudžbi
- dizajn ureðaja za ugradnju u 19" ram
Komunikacija:
- LCD displej sa 2x16 karaktera za podešavanje funkcija, prikaz poruka
i èitanje registrovanih dogaðaja
- on-line prikaz na eksternom PC raèunaru za lakše podešavanje i testiranje
- eksterni komunikacioni interfejs preko RS 232 ili optièkog kabla
- opcioni interfejs modul za SCADA sistem sa protokolom IEC 870
- podešeni parametri mogu se saèuvati i uèitati
- sat realnog vremena sa RAM memorijom i baterijom, koji se može sinhronizovati
preko optièkog kabla povezanog sa eksternim PC raèunarom ili SCADA sistemom,
ili preko optokaplerskog digitalnog ulaza
|
| Princip rada |
| |
EuroProt ureðaji su potpuno mikroprocesorske
konstrukcije, funkcije i njihove verzije realizuju se uglavnom softverski.Ureðaji
sadrže nekoliko 87C196 16-bitnih mikrokontrolera i DSP procesor. Program
je smješten u internom EPROM-u kontrolera, kao i tekst poruka na displeju.
Podešeni parametri uèitavaju se u EEPROM. Dogaðaji se snimaju u RAM sa baterijom.
Upravljaèki interfejs se sastoji od tastature sa šest tastera, LCD displeja
sa 2x16 karaktera, sedam LED dioda i dva SW tastera.
Pomoæu eksternog PC raèunara i odgovarajuæeg softvera ureðaj se može podešavati,
testirati i nadzirati još lakše. Za prikaz redova i kolona iskljuène matrice,
kao i za prikaz drugih važnih signalnih poruka, postoji veliki LCD displej.
Analogni strujni signali se preko internih induktivnih mjernih transformatora
i niskopropusnih filtera prosljeðuju na multiplekser i A/D konvertor, gdje
se svi strujni i naponski signali sempluju sa periodom 0,5 ms. Semplovane
digitalne vrijednosti se dalje prosljeðuju prema CPU preko serijske magistrale
velike brzine prenosa. DSP procesor izvodi potrebne aritmetièke operacije
velikom brzinom. Izlazni signali DSP procesora predstavljaju procijenjeni
rezultat mjerenja, ovi signali se dalje prosljeðuju ka centralnom procesoru
koji izvodi logièke operacije i vremensko kašnjenje. Optokaplerski ulazi
i relejni izlazi komuniciraju sa centralnim procesorom preko paralelne magistrale.
Detaljne informacije o individualnim funkcijama zaštite opisane su u posebnim
dokumentima.
|
| |
| Tehnièki podaci individualnih ureðaja |
| |
Nominalna sekundarna struja, In
|
1 A ili 5 A |
| Nominalni napon (linijski), Un |
100 V ili 200 V |
| Nominalna frekvencija |
50 Hz ili 60 Hz |
Kapacitet termièkog preoptereæenja,
naponski krugovi, kontinualno
strujni krugovi, kontinualno
1 s |
2xUn/Ö3
4xIn
100xIn (In=1 A), 50xIn (In=5 A) |
| Dinamièka strujna granica |
100xIn |
Taènost, impedantni releji (preko 50% In)
prekostrujni releji (preko 50% In)
digitalni tajmeri
|
± 5%
± 2%
± 3 ms (pri koraku 10 ms)
± 12 ms (pri koraku 1 s) |
| Omjer otpuštanja, prekostrujni releji |
95% |
| Broj izlaznih kontakata |
prema zahtjevu |
| Tip kontakata (NC, NO) |
prema zahtjevu |
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
opcija pri L/R=40 ms |
250 V
8 A
16 A
0,25 A
0,14 A
4 A |
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
|
220 V ili 110 V
88 V do 310 V |
| Dozvoljena temperatura ambijenta |
0o do 50o C |
| Test izolacije (IEC 255) |
2 kV, 50 Hz
5 kV, 1.2/50 µs |
| Test poremeæaja (IEC 255) |
2.5 kV, 1 MHz |
| Test elektrostatièkog pražnjenja (ESD; IEC 801-2) |
8 kV |
| Burst test, (IEC 801-4) |
2 kV |
|
| |
| Dizajn, velièina |
| |

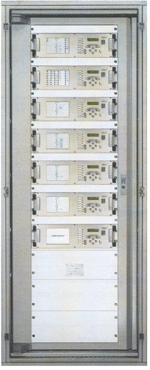

| Oprema kompleksne digitalne zaštite DGBV-EP isporuèuje se
i èeliènom kabinetu sa standardnim 19" rek sistemom, sa vratima koja
je moguæe zakljuèati i pristupom sa prednje strane. Pri izboru tipa kabineta
proizvoðaè æe uzeti u obzir posebne zahtjeve korisnika. Ako nije drugaèije
specificirano pri narudžbi, kabinet je RITTAL PS tipa. |
| |
| Opcije |
| |
- Digitalni registrator poremeæaja (pogledati poseban opis)
- SCADA konekcija (pogledati opis EuroProt sistema)
- Izlazni releji sa prekidnom moæi 4 A
- Nadzor izlaznih kola u svakoj fazi
|
| |
| Podaci za narudžbu |
| |
| Pri narudžbi opreme obezbijeðena je neophodna tehnièka podrška
kao i potrebne tehnièke aktivnosti. |
|
|
