DFTK-EP

 EuroProt familija
DIGITALNI FREKVENTNI RELEJ SA FREKVENTNO ZAVISNIM ISKLJUÈENJEM POTROŠAÈA

Digitalni relej sa frekventno-zavisnim iskljuèenjem potrošaèa, tip DFTK-EP, dio je familije ureðaja EuroProt. Ovaj kratak opis sadrži posebne podatke o ovom tipu zaštite. Opšte i zajednièke karakteristike EuroProt familije ureðaja mogu se naæi u opisu sistema EuroProt. Ujedno, za potpuno razumijevanje rada ureðaja, preporuèuje se da se proèitaju i ovaj kratak opis, kao i opšte informacije o sistemu.

DFTK-EP

Primjena

Digitalni relej sa frekventno-zavisnim iskljuèenjem potrošaèa, tip DFTK-EP, koristi se u velikim energetskim sistemima da bi se izbjeglo opasno opadanje frekvencije i raspad sistema nakon ispada generatora. Stepeni frekventnog releja iskljuèuju potrošaèe prema unaprijed definisanim prioritetima definisanim u iskljuènoj softverskoj matrici.

Glavne karakteristike

  • Èetiri nezavisna frekventna stepena ili tri frekventna stepena i jedan stepen za brzinu promjene frekvencije (izvod frekvencije, df/dt) u kombinaciji sa podfrekventnim dejstvom
  • Podfrekventni ili nadfrekventni relej za prva tri stepena , za èetvrti stepen samo podfrekventni
  • Posebna karakteristika blokade za svaki stepen
  • Veoma velika taènost frekvencije (±0,005 Hz)
  • Veliki opseg podešavanja frekvencije i vremenskog kašnjenja nezavisno za svaki stepen
  • Podesiva margina otpuštanja (histerezis)
  • Blokada rada pri padu sva tri fazna napona
  • Tri naponska ulaza sa kolom prioriteta
  • Jednostavno podešavanje parametara
  • Brza provjera podešenih podataka
  • Zaštita od neovlaštenog pristupa i izmjene podataka
  • Moguænost brzog pristupa trenutnim vrijednostima podataka i brojaèima prorade zaštite
  • 8, 16, 24, ili 32 izlazna kontakta (prema zahtjevu) programabilna pomoæu digitalne softverske matrice za iskljuèenje pojedinih potrošaèa odreðenim frekventnim stepenom
  • 8 digitalnih optokaplera
  • Sat realnog vremena sa moguænošæu sinhronizacije pomoæu eksternog PC raèunara ili lokalnog radio predajnika
  • RS 232 ili optièki kabl za eksternu komunikaciju
  • Trenutno pojavljivanje poruka na LCD displeju pri proradi zaštite
  • Registrator dogaðaja sa memorijom od 50 dogaðaja sa vremenskim peèatom
  • Ruèno brisanje svih dogaðaja samo pomoæu eksternog PC-a
Princip rada

Frekvencija semplovanja napona je 1 kHz. Frekventni relej odreðuje vrijednost frekvencije kao prosjeènu vrijednost èetiri ciklusa pomoæu algoritma koji raèuna mjernu vrijednost u svakom ciklusu.
Svaki od prva tri frekventna stepena može biti podfrekventni ili nadfrekventni relej, zavisno od podešenog parametra graniène frekvencije. Ako se podesi viša vrijednost od zadate graniène frekvencije, stepen je podfrekventni, a ako se podesi niža, nadfrekventni relej.
Èetvrti stepen se može podesiti jedino kao podfrekventni (ako je relej brzine promjene frekvencije podešen na nulu), ili kao podfrekventni i relej brzine promjene frekvencije.
Da bi se izbjegao efekat fluktuacije frekvencije i detekcija aktuelne radne frekvencije, potrebno je podesiti histerezis. Svaki stepen ima poseban i nezavisan tajmer. Iskljuèni kalemi korisnikovih prekidaèa koji su namijenjeni za iskljuèenje potrošaèa mogu se posebno vezati na izlazne kontakte releja. Aktiviranje izlaznih kontakata može se nezavisno kontrolisati pomoæu iskljuène softverske matrice.

Podešavanje (parametrizacija) i provjera zaštite, pregled radnih podataka, dogaðaja i signala, podešavanje softverske matrice, podešavanje automatskih signala (poruka) moguæe je izvršiti pomoæu ugraðenog LCD displeja sa 2x16 karaktera i šest tastera za interaktivno podešavanje pomoæu sistema menija, ili pomoæu eksternog PC raèunara. Zajedno sa frekventnim relejem isporuèuje se i odgovarajuæi softver za podešavanje pomoæu PC-a.

Tehnièki podaci

Nominalni sekundarni napon, Un 100 V, 200 V ili drugi
Opseg napona za taèno mjerenje frekvencije (0,4-1,3)xUn
Kapacitet termièkog preoptereæenja, kontinualnog 1,3xUn
Nominalna frekvencija 50 Hz
Opsezi podešavanja
Naponski relej 40-90 V
Frekventni releji 45-55 Hz, korak 0,01 Hz
Histerezis 0,02-0,2 Hz
Granièna frekvencija 45-55 Hz, korak 0,01 Hz
Relej brzine promjene frekvencije (df/dt) 0-10 Hz/s, korak 0,1 Hz/s
Svi frekventni releji, tajmer prorade
tajmer otpuštanja		 0-50 s, korak 0,05 s
0-1,5 s, korak 0,15 s
Sistem samonadzora, signalni tajmer 0,1-10 s, korak 0,02 s
Blokada frekventnog stepena Podešenje do graniène frekvencije
Taènost, frekventni relej
relej brzine promjene (izvoda) frekvencije
tajmeri
 ± 0,005%
± 0,05 Hz/s
± 2 ms
Vrijeme rada bez vremenskog kašnjenja 80 ms
Eksterna komunikacija RS 232/optièki kabl
Eksterna komunikacija, brzina prenosa (BaudRate) 150 do 19200
Dnevni automatski samonadzor, vrijeme startovanja 0 do 23 h 59 min
Automatski samonadzor, blokada do 60 min
Broj podstanica u sistemu 0-253
Broj ureðaja u podstanici 0-253
Broj izlaznih releja
8, 16, 24 ili 32 kom, od kojih je 1 NC, svi ostali su NO tipa
Izlazni kontakti, elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
250 V
8 A
16 A

0,25 A
0,14 A
Pomoæni DC napon (ista napojna jedinica)
Tolerancija napona
 220 V ili 110 V
88 V do 310 V
Dozvoljena temperatura ambijenta 0o do 50o C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 µs
Test poremeæaja (IEC 255) 2.5 kV, 1 MHz
Test elektrostatièkog pražnjenja (ESD; IEC 801-2) 8 kV
Burst test, (IEC 801-4) 2 kV

Dizajn, velièina

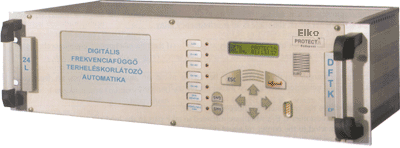

Frekventni relej DFTK-EP èlan je familije ureðaja EuroProt i dizajniran je u dva oblika. Jedan je pogodan za ugradnju u standardni 19" rek, a drugi je u nezavisnom kuæištu. Velièina ureðaja zavisi od izabranog dizajna.

Dizajn
Širina
Visina
Dubina
Za 19" rek
483 mm
132,5 mm
201 mm
Za ploèu
490 mm
250 mm
250 mm
Težina ureðaja je 8 kg.

Podaci za narudžbu

  • Tip ureðaja (DFTK-EP)
  • Napon pomoæne DC baterije (48 V, 110 V, 220 V)
  • Nominalni sekundarni napon naponskog mjernog transformatora (100 V, 200 V)
