AZT 3/0
AUTONOMNA IDMT O/C POMOÆNA ZAŠTITA

Elektronska autonomna IDMT pomoæna zaštita, tipa AZT 3/0 ima posebnu i važnu ulogu. Naime, moguæe je da doðe do nestanka pomoænog (baterijskog) napajanja u elektriènom postrojenju, npr. u transformatorskoj stanici. U tom sluèaju zaštite u stanici ostaju bez napajanja, tj. nisu više operativne. Ako u ovom periodu doðe do kvara, zaštite ne rade, ili zbog nedostatka iskljuène energije rad zaštite nije praæen iskljuèenjem prekidaèa. U ovakvim sluèajevima dolazi do ozbiljnih i teških ošteæenja primarne opreme. Ureðaj AZT 3/0 eliminiše ovakve opasne situacije.

AZT 3/0

Primjena

Ureðaj AZT 3/0 može se koristiti kao pomoæna zaštita postojeæih glavnih zaštita u sluèajevima kada doðe do djelimiènog ili potpunog nestanka DC napajanja u postrojenju, jer u ovakvim sluèajevima on daje sigurno iskljuèenje, i takoðe akumulira iskljuènu energiju za iskljuèenje prekidaèa. IDMT karakteristika može se koristiti i za zaštitu èak i u mješovitim mrežama. Ako se ureðaj koristi kao pomoæna zemljospojna zaštita prenosne linije u efektivno uzemljenoj mreži, kao opcija se može naruèiti i takozvani dvofazni operacioni blok.

Glavne karakteristike

  • Nije potreban eksterni izvor napajanja za rad, pošto se ureðaj napaja iz krugova strujnog transformatora (autonomno napajanje)
  • Ureðaj posjeduje kondenzatore za akumuliranje iskljuène energije prekidaèa. Energija se akumulira preko strujnog transformatora za vrijeme kvara, i koristi se za iskljuèenje prekidaèa
  • Ureðaj ima inverznu karakteristiku sa definisanim minimalnim vremenom, pa je vremensko kašnjenje otprilike inverzno proporcionalno struji
  • Karakteristika se može pomjeriti paralelno u smjeru vremenske ose
  • Trofazni prekostrujni releji sa maksimalnom selekcijom i akumuliranom energijom u stanju su da iskljuèe trofazne prekidaèe
  • Ureðaj istog dizajna može se primijeniti i kao pomoæna zemljospojna zaštita. U tom sluèaju mijenja se jedino naèin povezivanja ureðaja
  • Može se naruèiti sa takozvanim dvofaznim operacionim blokom, kao opcija

Princip rada

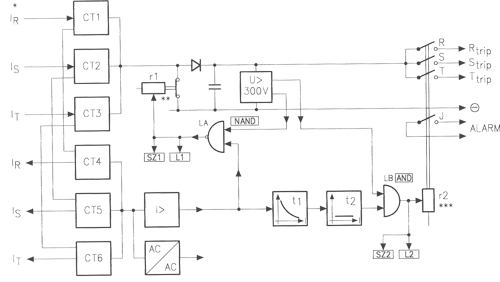

Princip rada može se vidjeti na Slici 2. Ureðaj sadrži 6 pomoænih strujnih transfomatora, od kojih 3 (CT4, CT5, CT6) napajaju ureðaj, a ostala 3 (CT1, CT2, CT3) se koriste za punjenje kondenzatorske baterije. Dva strujna transformatora vezana su na svaki ulazni terminal ureðaja.

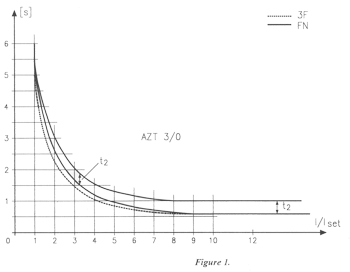

Pri proradi prekostrujnih releja, prva tri strujna transformatora (CT) poèinju da pune kondenzatorsku bateriju sve dok se ne dostigne granièni napon. Druga tri strujna transformatora napajaju na jednoj strani AC/DC napojnu jedinicu koja napaja ostale dijelove ureðaja, a na drugoj strani prekostrujni relej I> i tajmere t1 i t2. Ako prekostrujni relej sa maksimalnom selektivnošæu proradi, on startuje t1 inverzni elektronski tajmer a zatim i nezavisni tajmer t2 koji su vezani serijski.Tajmer t2 ima opseg podešavanja od 0-8 s, a pomjera inverznu karakteristiku paralelno na vremenskoj osi. Karakteristika t1 je prikazana na Slici 1.
Ako je naponski relej kondenzatorske baterije resetovan, i prekostrujni relej I> proradi, LED (L1) dobija signal kroz logièka vrata (LA), inkrementira se brojaè SZ1 i aktivira relej r1 što omoguæava poèetak punjenja kondenzatorske baterije. Dok prekostrujni relej I> ne proradi, relej r1 kratko spaja CT1, CT2, CT3 tako da je vlastita potrošnja zaštite veoma mala. Na poèetku punjenja, potrošnja je poveæavana sve dok se kondenzatorska baterija ne napuni na 300 V.


Slika 1.


Kada se dostigne granièni napon, naponski relej povezan sa kondenzatorskom baterijom proradi, relej r1 se resetuje, i punjenje se zaustavlja. Tada æe potrošnja zaštite ponovo biti mala, zbog kratkog spoja CT1, CT2, CT3. Prorada naponskog releja U> daje signal dozvole logièkim vratima LB. Ako tajmeri t1 i t2 takoðe djeluju, i oni daju signal dozvole na LB. Usljed toga LED L2 svijetli, inkrementira se brojaè SZ2 i aktivira relej r2. Tada kontakt J daje eksterni alarm, a kontakti R, S i T prazne akumuliranu energiju kondenzatorske baterije ka odgovarajuæim iskljuènim krugovima prekidaèa i prekidaèi iskljuèuju.
Akumulirana energija kondenzatorske baterije je 20,25 J. Ova energija je dovoljna za iskljuèenje sve tri faze bilo kog prekidaèa.
Nakon prorade, signalizacija LED dioda nestaje zbog sistema autonomnog napajanja, tako da se ne može realizovati ni samoodržanje ni prijem signala. Ali dva ugraðena brojaèa daju informacije koje se koriste za provjeru korektnog rada ureðaja za vrijeme kvara. Alarm sa J relejnog kontakta može se upotrijebiti kao lokalni ili daljinski signal, kao i u SCADA sistemu.
Ako se ureðaj koristi kao pomoæna zemljospojna zaštita prenosne linije u efektivno uzemljenoj mreži, potrebno je promijeniti samo vanjske veze.
Potrošnja u krugovima strujnog transformatora zavisi od naèina vezivanja (normalni ili zemljospojni), kao i od prenosnog odnosa šest ugraðenih pomoænih strujnih transformatora. Odnos se može interno promijeniti na M=1:2.
Da bi se izbjegao gubitak energije, kao i iz sigurnosnih razloga, preporuèuje se da eksterne konekcije budu što kraæe, i da se ostave serijski pomoæni kontakti prekidaèa. Takoðe se preporuèuje da se ureðaj montira u ormar napojnog strujnog transformatora i da se primijeni direktno ožièenje, bez razvodnog ormara.


Slika 2.

Tehnièki podaci

Nominalna struja, In
 1 A, 5 A ili druga po zahtjevu
Nominalni napon, Un (za dvofazni operacioni blok) 100-110 V, 200-220 V ili drugi
Nominalna frekvencija

50-60 Hz
Kapacitet preoptereæenja, kontinualnog
1 s		 1,2xIn
50xIn (In=5 A)
Dinamièka strujna granica 100xIn
Kapacitet preoptereæenja u krugovima naponskog transformatora 1,2xUn
Pomoæni strujni transformatori, prenosni odnos M 1 ili 2
Prekostrujni relej I>, opseg podešavanja 1/M(1,5 do 3,48) In
Prekostrujni relej I>, opseg podešavanja u zemljospojnoj vezi 1/M(1,5 do 3,48) In
Taènost, prekostrujni relej
 ± 5%
Omjer otpuštanja , prekostrujni relej £85%
Potrošnja u krugovima strujnog transformatora, u normalnim i uslovima iskljuèenja, pri
In=1 A M=1
In=1 A M=2
In=5 A M=1
In=5 A M=2

0,6 VA
1,2 VA
2,0 VA
4,0 VA
Potrošnja u krugovima strujnog transformatora, neposredno prije uslova potpunog punjenja
In=1 A M=1
In=1 A M=2
In=5 A M=1
In=5 A M=2

1,5 VA
3,0 VA
5,0 VA
10,0 VA
Potrošnja u krugovima strujnog transformatora, u normalnim i uslovima iskljuèenja pri zemljospojnoj vezi, pri
In=1 A M=1
In=1 A M=2
In=5 A M=1
In=5 A M=2

1,8 VA
3,6 VA
6,0 VA
12,0 VA
Potrošnja u krugovima strujnog transformatora, neposredno prije uslova potpunog punjenja u zemljospojnoj vezi, pri
In=1 A M=1
In=1 A M=2
In=5 A M=1
In=5 A M=2

4,5 VA
9,0 VA
15,0 VA
30,0 VA
Iskljuèni svitak prekidaèa, nominlni napon 220 V (prema zahtjevu)
Vremensko kašnjenje zaštite t1+ t2
Tajmer inverzne karakteristike, t1
taènost 		prema Slici 1
± 5%
Nezavisni tajmer, t2
opseg podešavanja
pri zemljospojnoj vezi
korak
taènost
3-8 s
0-8 s
0,5 s
± 50 ms
Podnaposnki relej dvofaznog operacionog bloka, vrijednosti podešavanja
Un=100-110 V
Un=200-220 V
30 V i 40 V
60 V i 80 V
Potrošnja u krugovima naponskog transformatora £1 W/fazi
Eksterni zemljospojni prekostrujni relej, pomoæni DC napon napajanja 220 ± 20% ili
110 ± 20%
Potrošnja u jednosmjernim krugovima £1 W

Izlazni kontakti (J, R, S, T), elektriène karakteristike
nominalni napon
struja kontinualnog optereæenja
struja uklopa
struja isklopa pri 220V DC,
èisto omsko optereæenje
L/R=40 ms
250 V
8 A
16 A

0,25 A
0,14 A
Dozvoljena temperatura ambijenta -20o do 60o C
Test izolacije (IEC 255) 2 kV, 50 Hz
5 kV, 1.2/50 µs
Test poremeæaja (IEC 255) 2.5 kV, 1 MHz

Dizajn, velièina

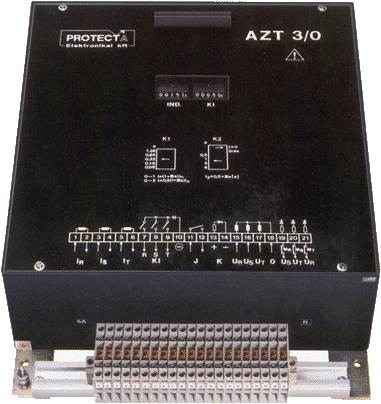

Izgled ureðaja je prikazan na slici. Ureðaj je smješten u zatvoreno crno èelièno kuæište za nadgradnju. Eksterne konekcije ostvaruju se preko 21 terminala na prednjoj strani ureðaja. Dimenzije su sljedeæe:

Širina
Visina
Dubina
323 mm
432 mm
124 mm

Težina ureðaja je 9 kg, u zaštita kuæišta je IP 40.

Podaci za narudžbu

  • Nominalna struja (1 A, 5 A ili druga)
  • Prekostrujni releji, reset ratio (ako odstupa od 0,85)
  • Nominalni napon iskljuènog svitka prekidaèa (ako odstupa od 220 V DC)
  • Dvofazni operacioni blok, opcija (ako je neophodan)
  • Nominalni napon dvofaznog operacionog bloka
  • Pomoæni DC napon (110 V, 220 V)
